| 브랜드 이름: | HeTai |
| 모델 번호: | 57BYGH 시리즈 |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |

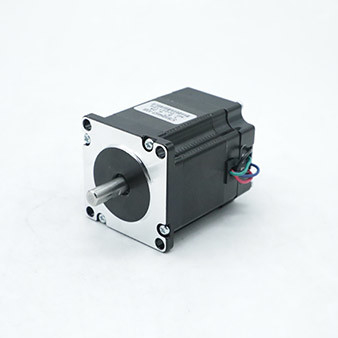

57BYGH 통합 스테퍼 모터 (드라이버 포함, 개방 루프 또는 폐쇄 루프 제어, 485 통신 지원)
통합 스테핑 시스템은 스테핑 모터, 피드백 시스템 (선택 사항), 드라이브 앰프, 모션 컨트롤러 및 기타 하위 시스템으로 구성됩니다. 사용자의 호스트 컴퓨터 (PC, PLC 등)를 회사 사장에 비유한다면, 모션 컨트롤러는 임원, 드라이브 앰프는 기술자, 스테핑 모터는 공작 기계에 해당합니다. 사장은 통신/프로토콜 (전화, 전보, 이메일 등)을 통해 여러 임원 간의 협력을 조정합니다.
하이브리드 스테퍼 모터의 전기 사양
|
제품명
|
485 통신 드라이버
|
|
스텝 정확도
|
± 5%
|
|
내전압
|
500V AC 1분
|
|
주변 온도
|
-20℃~50℃
|
|
MΩ
|
100MΩ 최소. 500VDC
|
|
스텝 각도
|
1.8°
|
|
리드선
|
6.0
|
|
전압 (V)
|
1.68
|
|
전류 (A/위상)
|
4.2
|
|
정격 토크 (Kg.cm)
|
0.85 Kg.cm
|
기계적 치수 (하이브리드 스테퍼 모터)485 통신 드라이버
설명
|
IRC57N |
최소값 | |||
|
일반값 |
최대값 |
단위 |
연속 출력 전류 |
|
|
0.7 |
4 | 6.0 | A | 전원 전압 (DC) |
| 15 | 24 | 50 | Vdc | 100 |
| RS485 통신 완전 절연 |
전기 모듈 설계 RS485 통신 주파수 통신 |
|||
| 최대 1MHz, 200KHz 이내 권장 | 좌우 리미트 제어 신호 입력 전류 | |||
|
6
|
10 | 16 | mA | 좌우 리미트 제어 신호 입력 전압 (24V 필요), 직렬로 2KΩ/1W 저항 연결 가능 |
|
공통 단자와 공통 양극 단자 사이 - 5
|
과전압 지점 | Vdc | 과전압 지점 | 100 |
|
- |
- | 과전압 지점 | 과전압 지점 | 55 |
|
Vdc |
절연 저항 | 100 | ||
|
MΩ |
드라이버 사용 환경 | 냉각 방식 | ||
자연 냉각 또는 강제 공기 냉각
|
사용 환경 |
장소 |
|
|
열 발생 장비 옆에 두지 마십시오. 먼지, 유증기, 부식성 가스를 피하십시오.
|
습도가 높고 진동이 심한 장소, 가연성 가스 및 전도성 분진이 있는 곳은 금지됩니다.
|
온도 -10℃ ~ +50℃ |
|
습도 |
40 ~ 90%RH | |
|
진동 |
5.9m/s² 최대 | |
|
보관 온도 |
-20℃ ~ 60℃ | |
|
사용 고도 |
1000미터 이하 | |
|
무게 |
1-2KG |
|
|
헤타이의 시장 범위 |
헤타이는 미국, 유럽, 동남아시아 및 중국 전역으로 제품을 공급합니다. | |
중국에서 해외로
유럽: 프랑스, 독일, 이탈리아, 스페인, 노르웨이 등
기어박스/기어 모터, 브러시리스
DC모터, 서보 모터입니다.창저우 헤타이 모터는 숙련된 모터 제조업체입니다. 20년 이상 헤타이는 고객에게 전문적인 전기 통합 설계 및 자동화 전략을 제공하기 위해 노력해 왔습니다. 조립 라인, 자동 원통 연삭기 및 CNC 머시닝 센터와 같은 다양한 제조 장비를 보유하고 있습니다.고정자 권선기
헤타이는 다수의 전문 장비를 도입하여 생산 효율성을 크게 향상시켰습니다.
포장 및 배송
모터가 양호한 상태로 고객에게 배송되도록 엄격한 팔레타이징 및 포장
자동 조립 라인
제품 연간 생산 능력
하이브리드 스테퍼 모터 3백만 개
