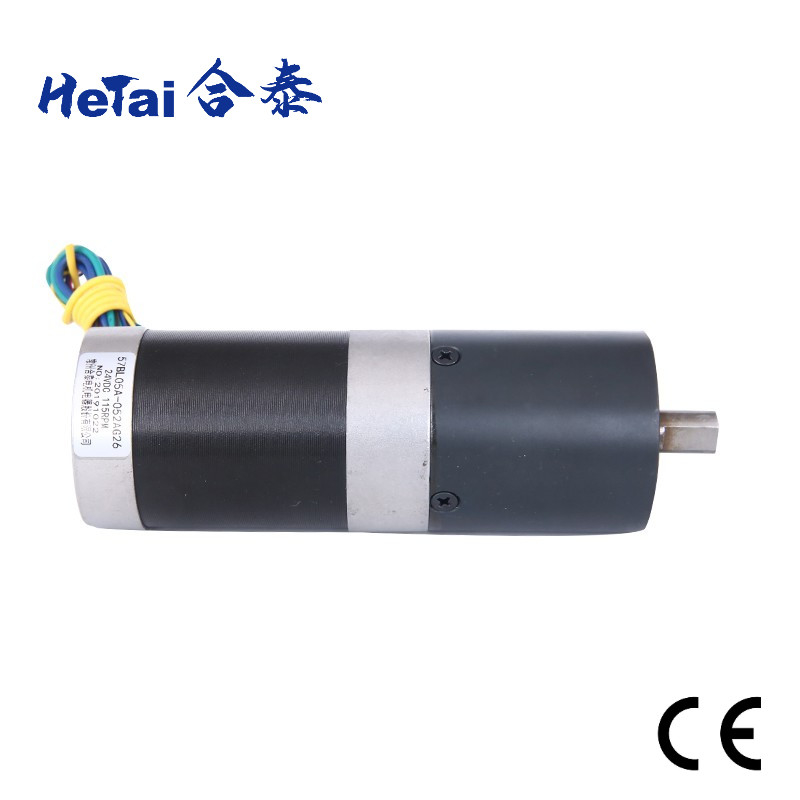

저소음 Nema 23 24V 57BL05A-052AG26 맞춤형 브러시리스 기어 모터
저희 엔지니어 팀은 스테퍼, 브러시리스, 웜 기어 설계 및 제조 분야에서 수십 년의 경험을 보유하고 있습니다. 이는 다양한 기어 모터 애플리케이션에 최적의 기어 모터 설계를 보장합니다.
기어박스 브러시리스 모터는 광범위한 속도 범위(500~15,000 RPM)에서 많은 양의 토크를 제공할 수 있는 고성능 모터로 간주됩니다. 고객 요청에 따라 특정 전압, 전류 및 속도 요구 사항에 맞게 이러한 모터를 권선할 수 있습니다. 기타 옵션에는 케이블링, 커넥터 및 수많은 샤프트 구성이 포함됩니다. 이는 컴팩트한 기어 모터를 생성하여 높은 토크와 공간이 중요한 애플리케이션에 탁월한 선택이 됩니다.
전기 사양:
| 모델 | ||
| 모터 부품 | 57BL05A-052AG26 | |
| 저항 | 옴 | 0.35 |
| 정격 전압 | VDC | 24 |
| 무부하 속도 | RPM | 4500±10% |
| 무부하 전류 | A | 1 |
| 정격 속도 | RPM | 3000±200 |
| 정격 토크 | N.m | 0.33 |
| 토크 상수 | N.m/A | 0.062 |
| 역기전력 상수 | V/kRPM | 6.5 |
| 유성 기어 모터 사양 | ||
| 정격 토크 | N.m | 6.1 |
| 정격 속도 | RPM | 115±10% |
| 비율 | 26:1 | |
*제품은 특별 요청 시 맞춤 제작 가능합니다.
배선도
| 기능 | 색상 | |
| +5V | 빨간색 |
UL1007 26AWG |
| 홀 A | 노란색 | |
| 홀 B | 녹색 | |
| 홀 C | 파란색 | |
| GND | 검은색 | |
| 위상 A | 노란색 |
UL1015 20AWG |
| 위상 B | 녹색 | |
| 위상 C | 파란색 |
기계적 치수
유성 기어박스 56mm
| 하우징 재질 | 출력 베어링 | 레이디얼 하중(플랜지에서 10mm) N | 샤프트 축 하중(N) | 샤프트 프레스 끼움 힘 최대(N) | 샤프트 레이디얼 간극(mm) | 샤프트 스러스트 간극(mm) | 무부하 백래시(°) |
| 분말 야금 | 볼 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
기어박스 단수 |
1 | 2 |
| 감속비 |
1/6
|
1/15, 1/18, 1/26, 1/47, 1/66 |
| 길이(mm) |
41.3
|
59.6 |
| 무게(g) |
491.0
|
700.0 |
기계적 치수
기타 기어박스 비율
NEMA 23 브러시리스 모터는 다음 기어박스와 일치할 수 있습니다.
| 유성 기어박스 36mm | |||
| 감속비 | 순간 허용 하중(Nm) | 길이(mm) | 기어 단수 |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| 유성 기어박스 42mm | |||
| 감속비 | 순간 허용 하중(Nm) | 길이(mm) | 기어 단수 |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
기어 단수
| 주 구동 | |
|
| 보조 구동 | |
|
| 3단 변속 | |
|
