| 브랜드 이름: | HeTai |
| 모델 번호: | 57BL03B-021 |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 25 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

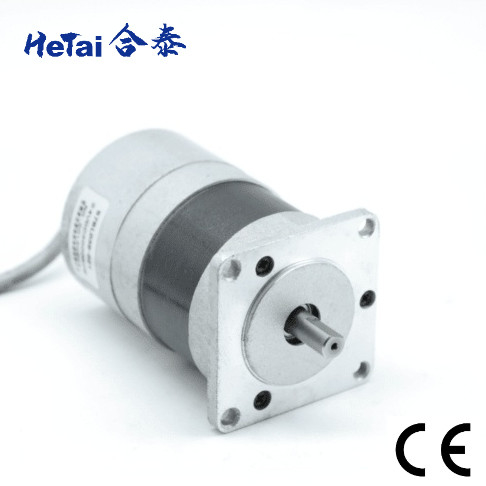

57mm 24V 다중 금속 56W57BL03B-021 고품질 브러시리스 DC 모터 Nema 23
브러시리스 dc 모터는 브러시형 모터보다 훨씬 더 높은 효율과 성능을 가지고 있으며 기계적 마모에 대한 감수성이 낮습니다.만약 여러분이 훈련이 필요한 많은 심각한 프로젝트를 하는 사람이라면브러쉬리스가 더 빠르고 더 적은 유지보수를 필요로 합니다.
57BL 시리즈는 실린더형 BLDC 모터이다. 속도는 2500 rpm ~ 3000 rpm이며, 등급 토크는 0.057 NM에서 0.44 NM입니다.
57 시리즈의 장점은 다음과 같습니다.
● 우수한 속도 안정성
● 콤팩트 하고 고전력
● 효율성 높고 에너지 절약
● 낮은 온도 상승, 낮은 소음, 낮은 진동
● 오래 사용 되고 유지 보수 비용 이 낮다
전기 사양
| 사양 | 단위 | 57BL03B-021 |
| 명소 전압 | VDC | 24 |
| 저항력 | OHMS | 0.8 |
| 가속도 | Rpm | 3000± 10% |
| 등급 토크 | N.m | 0.18 |
| 무부하 속도 | Rpm | 3800± 10% |
| 무부하 전류 | 앰프 | 0.5 |
| 토크 상수 | N.m/A | 0.06 |
| 역 EMF 상수 | V/kRPM | 6.3 |
| 단열 클래스 | B |
배선 다이어그램
| 전기 연결 테이블 | |
| 기능 | 색상 |
|
+24V |
빨간색 |
| GND | 검은색 |
| AVI | 파란색 |
| DIR | 노란색 |
기계적 차원
기술 사양
| 모델 | 모델 | 모델 | 모델 | 모델 | 모델 | ||
| 사양 | 단위 | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| 단계 수 | 단계 | 3 | 3 | 3 | 3 | 3 | 3 |
| 폴란드인 수 | 폴란드인 | 4 | 4 | 4 | 4 | 4 | 4 |
| 가등전압 | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| 가속도 | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 가속 전류 | A | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| 등급 토크 | N.m | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| 등급 전력 | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| 피크 토크 | N.m | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| 최고류 | 앰프 | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| 토크 상수 | N.m/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| 역 EMF 상수 | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| 몸길이 | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| 무게 | 1kg | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
*특별 요청에 따라 제품을 사용자 정의 할 수 있습니다.
제품군
| 제품 이름 | 외부 지름 | 전압 범위 | 전력 범위 | 전력 범위 | 가속 모터크 |
|
세이버 모터 | 40mm-130mm | 24V, 36V, 48V, 310V | 100W~3000W | 0.12Nm-20Nm |
| 제품 이름 | 외부 지름 | 정차 용량 토크 | 순간적 허용 토크 | 효율성 | |
|
행성 변속기 및 변속기 모터 | 22mm-63mm | 0.1 Nm-20 Nm | 0.3Nm-60Nm | 65 %, 72%, 81% |
| 제품 이름 | 외부 지름 | 속도 범위 | 전력 범위 | 가속 모터크 | |
|
DC 브러쉬리스 모터 | 28mm-110mm | 300~10000 회전 | 8W-2000W | 00.02Nm-6.5Nm |
| 제품 이름 | 외부 지름 | 발걸음 각 | 유지 토크 | 인덕턴스 범위 | |
|
스텝 모터 | 28mm-110mm | 0.9, 1.2, 1.8 | 1kg.cm-33kg.cm | 1 mh-42 mh |
브러쉬리스 모터 최종 검사
모터 길이를 측정하고 샤프트 길이를 측정하고 오일러 원을 측정합니다
스크루 구멍을 측정합니다. 와이어의 길이를 측정합니다. PVC의 길이를 측정합니다.
거리
저항을 테스트 듣기 속도를 테스트
인증서
|
|
|
|
스테이퍼 모터 ROHS 보고서 날짜: 2021년 6월 9일 |
BLDC 모터 ROHS 보고서 날짜: 2021년 6월 9일 |
CE 인증서 |
|
|
|
IATF 16949: 2016
유효기간: 2024년 6월 2일
|
ISO 9001:2015
유효기간: 2024년 6월 2일
|
왜 우리를 선택합니까?
우리는 당신에게 제안합니다.
엔지니어링 지원
우리의 전문 팀은 당신에게 적합한 모터를 찾을 수 있습니다. 우리의 엔지니어는 다양한 산업의 모션 제어 제품에 대한 풍부한 경험을 가지고 있습니다.직물 기계의료기기, 인쇄기기, 지능형 물류 장비 등이 있습니다.
|
|
|
| 찾아 | 사용자 정의 | 최적화 |
| 우리의 팀은 당신이 응용 프로그램에 가장 적합한 모터를 찾을 수 있습니다 | 우리는 당신의 특정 사용 또는 조립을 위해 성능과 외부를 설계하고 사용자 정의 할 수 있습니다 | OEM 프로젝트의 경우, 우리는 다양한 응용 분야에서 다양한 문제를 해결하는 15 년 이상의 경험을 가지고 있습니다. 우리는 고객과 함께 제품을 개선합니다. |
제조 지원
주문 규모와 상관없이, 우리는 동일한 서비스를 제공할 것입니다. 우리의 엔지니어링 팀은 고객 요구 사항에 따라 신속하고 정확한 프로토타입을 제공할 수 있습니다.
|
|
|
| 프로토타입 | 표준전차 | 대용량 대량 |
| 1~10개 | 500-5000개 | 5000개 이상 |
대량 생산
우리의 공장은 1999 년에 설립되었으며 작업실 면적은 15,000m2 이상입니다. 우리는 정밀 CNC 보편적 밀러 브랜드 (스웨덴) 를 포함하여 자체 제조 라인 및 CNC 가공 센터가 있습니다.CNC 브랜드 이름 (독일), DMG 턴 및 프레싱, DMG 턴, 마흐 측정 도구, 중국 정밀 실린더 썰기, CNC 턴 기계, 자동 멀티 헤드 와일딩 기계,자동 조립 라인 등
