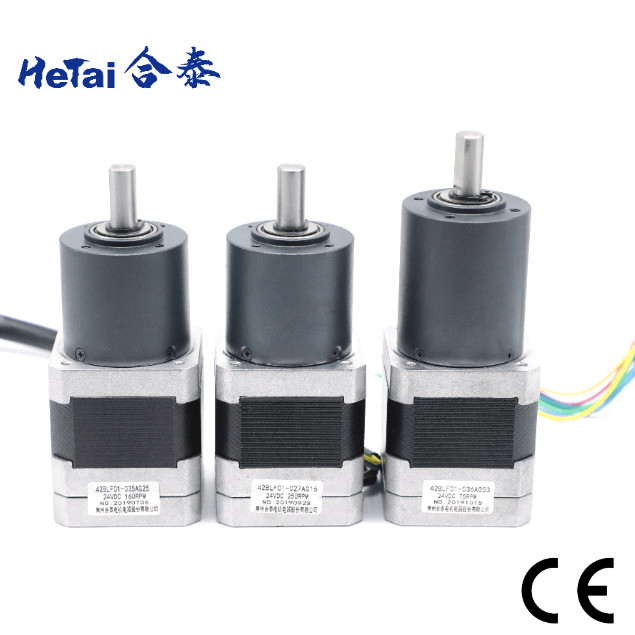

행성 트렌스미션 브러쉬리스 모터 24v 0.8A Nema 17 42 밀리미터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Hetai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 42BLF01-027AG16 |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 28-31 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 5000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 붓을 쓸 필요가 없는 기어박스 모터 | 와인딩 타입 | 스타 |
|---|---|---|---|
| 공칭 전압 | 24 Ｖ | 저항 | 2.2 오옴 |
| 무부하 속도 | 5000± 10% RPM | 무부하 쿠르르위킨트 | 0.8 확장된 전원 관리 규약 맥스 |
| 대기 온도 | -20C~+50C | 절연 저항 | 100MΩ Min.500VC DC |
| 절연 내력 | 600VAC 1 분 | 홀효과 각도 | 120' 전기각 |
| 보호 수준 | IP40 | 체티픽레이션 | CE ROHS ISO |
| 하이 라이트 | 행성 트렌스미션 브러쉬리스 모터 24v,행성 트렌스미션 브러쉬리스 모터 42 밀리미터,0.8A 기어박스 브러쉬리스 모터 |
||
제품 설명
행성 트렌스미션과 기어박스 브러쉬리스 모터 24v 0.8A Nema 17 42 밀리미터 42BLF01-027AG16
헤다는 그것의 제품을 미국, 유럽, 동남 아시아와 다재다능한 중국에게 보냅니다. 제품은 로봇, 패킹 머신, 섬유 기계, 기계, 지적 물류관리 장비를 출력한 의료 기계에서 적용됩니다...
행성 기어 들 모우터는 행성 회전 시스템을 모방합니다 ; 입력 축은 또한 유성 기어로 알려진 그리고 나서 주위 기어를 도는 또한 선 기어로 알려진 선 기어를 운전합니다. 보통, 유성 기어는 환원제로서 사용됩니다. 그들은 모터와 증가 토크를 느리게 하는데 사용됩니다. 토크는 기계의 일한 전력입니다.
Nema 17 붓을 쓸 필요가 없는 기어박스 모터 전기 규격서
| 모터 부분 | ||
| 제작 모형 | 42BLF01-027AG16 | |
| 정격 출력 | Ｗ | 26 |
| 저항 | 오옴 | 2.2 |
| 공칭 전압 | VDC | 24 |
| 어떤 부하 속도 | RPM | 5000± 10% |
| 무부하 전류 | Amps 맥스 | 0.8 |
| 정격 속도 | Rpm | 4000± 10% |
| 정격 토크 | N.m | 0.063 |
| 최대 토크 | N.m | 0.12 |
| 토크 계수 | N.m/A | 0.042 |
| 역기전역 상수 | V/kRPM | 4.4 |
| 유성 기어와 상술 | ||
| 정격 토크 | N.m | 0.7 |
| 정격 속도 | Rpm | 250± 10% |
| 비율 | 16:1 | |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 노랑색 | |
| HALLB | 그린 | |
| HALLC | 청색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 노랑색 | UL3265 22AWG |
| 위상 B | 그린 | |
| 위상 C | 청색 |
기계적인 차원
기어박스 36 밀리미터 전기 규격서 :
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
기계적인 차원
다른 기어박스 비율
| 행성 트렌스미션 42 밀리미터 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| 행성 트렌스미션 56 밀리미터 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
| 1/66 | ||||||
제품 장면
시험소 회전자 연마 CNC 센터
외부 서클
자동장치 조립 라인 조립 라인
조립 라인
선형 스텝 모터 기어박스 와인딩 뒤에 있는 고정자
파괴 시험 서보 모터 테스트 차원 점검
