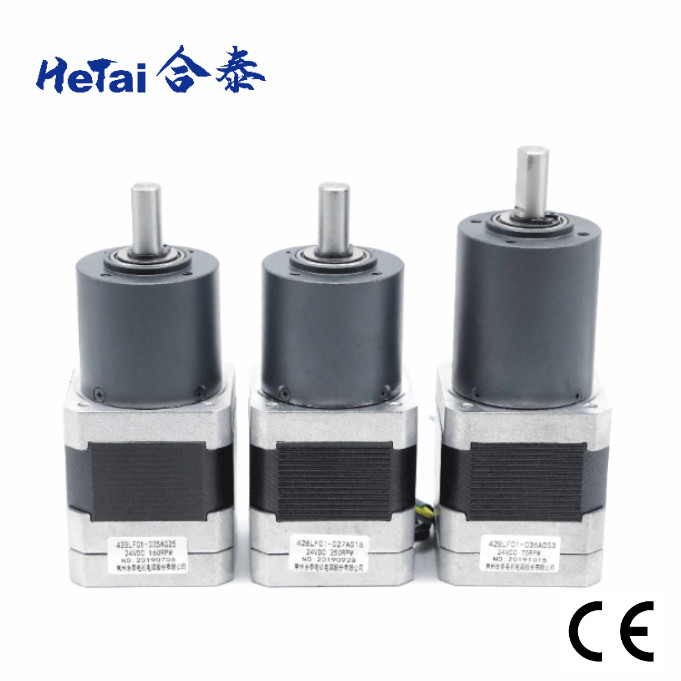

42BLF01-036AG53 기어박스 브러쉬리스 모터 공장 공급 Nema 17 0.5A 24V 2.2OHMS 42 밀리미터
헤다는 항상 고객들의 요구를 최우선으로 합니다. 고품질 제품을 공급하는 것 뿐만 아니라, 고객들이 더 좋은 상품을 만들 수 있도록 도와 주는 것 가장 중요 임무라고 우리는 믿습니다. 품질의 관점에서, 헤다는 ISO 인증, CE와 왕실 오너 인증을 획득했습니다. 이 제품의 품질은 또한 많은 고객들에 의해 인지되었습니다.
42BLF-036AG53 nema17 24V 공장 보급품 dc 기어박스 모터는 기계류와 지적 물류관리를 출력하는 기계류 텍스트 라인 기계류 의료 기계를 싸는 로봇에 적합합니다. 기어 하강기 또는 스-디 환원제로 알려진 다른 기어박스는 과감하게 속도와 /를 감소시키거나 토크를 증가시키기 위해 모터에 추가될 수 있는 일련의 기어입니다. 각각 기어박스 타입은 바람직한 속도 토크 출력을 달성하기 위해 일제히 모터와 함께 일합니다.
전기 규격서
| 모터 부분 | ||
| 제작 모형 | 42BLF01-036AG53 | |
| 저항 | 오옴 | 2.2 |
| 공칭 전압 | VDC | 24 |
| 어떤 부하 속도 | RPM | 5000± 10% |
| 무부하 전류 | Amps | 0.5 |
| 정격 속도 | Rpm | 4000± 10% |
| 정격 토크 | N.m | 0.063 |
| 정격 출력 | Ｗ | 26 |
| 토크 계수 | N.m/A | 0.046 |
| 절연류 | 비 | |
| 유성 기어와 모터 사양 | ||
| 정격 토크 | N.m | 2.17 |
| 정격 속도 | Rpm | 75± 10% |
| 비율 | 5:1 | |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 노랑색 | |
| HALLB | 그린 | |
| HALLC | 청색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 노랑색 | UL3265 22AWG |
| 위상 B | 그린 | |
| 위상 C | 청색 |
기계적인 차원
행성 트렌스미션 36 밀리미터
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 볼 베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 기어박스 열차의 수 | 1 | 2 | 3 |
| 감소율 |
1/5
|
1/14,1/16,1/20,1/25 | 1/53,1/62,1/76,1/94,1/117 |
| 길이(MM) |
24.8
|
32.4 | 41.9 |
| 중량(g) |
145.0
|
173.0 |
213.0 |
기계적인 차원
| 행성 트렌스미션 42 밀리미터 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| 행성 트렌스미션 56 밀리미터 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
| 1/66 | ||||||
제품 응용
증명서
 |
 |
 |
|
스텝 모터 ROHS 보고서 기산되세요 : 2021년 6월 9일 |
비엘디씨 모터 ROHS 보고서 기산되세요 : 2021년 6월 9일 |
CE는 체티픽레이트 |
 |
 |
|
IATF 16949 : 2016년
다음까지 유효합니다 2024년 6월 2일
|
ISO 9001 : 2015년
다음까지 유효합니다 2024년 6월 2일
|
브러쉬리스 모터 최종점검
모터 길이를 측정하세요 축길이를 측정하세요 오우러 써클을 측정하세요
나사 구멍을 측정하세요 철사 한 가닥을 측정하세요 PVC의 길이를 측정하세요
거리
저항을 시험하세요 청취 속도를 시험하세요
