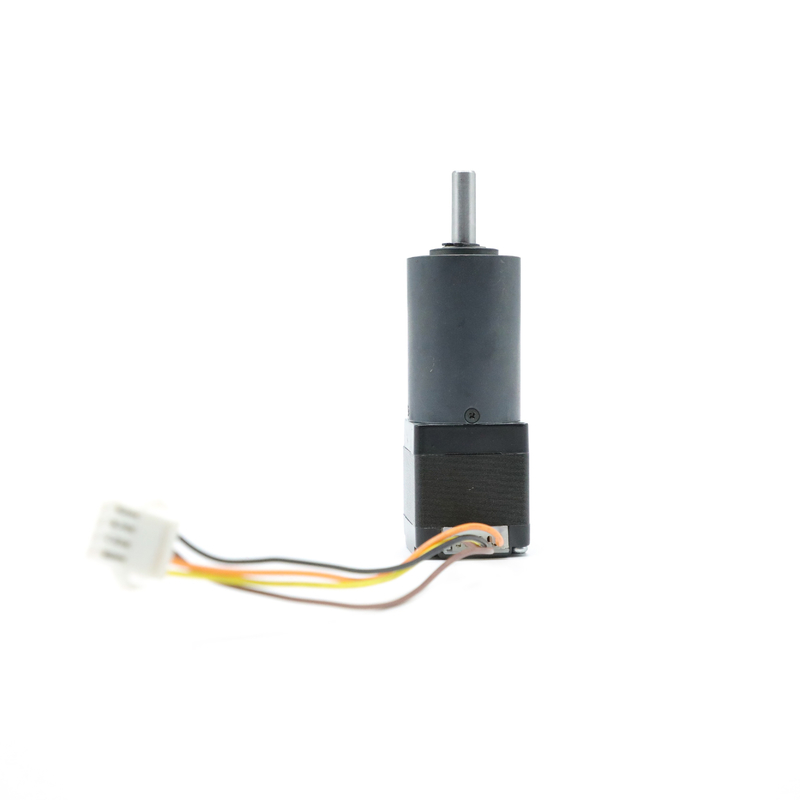

Nema 11 기어박스 스텝 모터 고토크 4.22V 0.67A
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | HeTai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 28YGH102-XXAG107 |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 25 일 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 10000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 단계적 기어박스 모터 | 스텝 각 | 1.8 ' 1.8 ' |
|---|---|---|---|
| 온도 상승 | 80 Ｃ 맥스 | 경향 | 0.67A |
| 대기 온도 | -20C~+50C | 홀딩 토크 | 6kg.cm |
| 인덕턴스 | 3.7mh/phase | 출력에 지탱하기 | 슬리브베어링 |
| 경하중 (플랜지로부터의 10mm) | ≤450N | 샤프트 축상의 부하 | ≤200N |
| 하이 라이트 | 0.67A 기어박스 스텝 모터,Nema 11 기어박스 스텝 모터,기어박스와 고토크 스텝 모터 |
||
제품 설명
Nema 11 4.22V 0.67A 28YGH102-XXAG107 비용 효율적 기어박스 스텝 모터 고토크
또한 행성 트렌스미션으로 알려진 행성 트렌스미션이 운동 제어에 기어박스의 가장 흥미로운 형태 중 하나입니다.
28YGH102-XXAG107은 1 종류의 소형 모터입니다.그것의 특성은 저소음과 고토크입니다.행성 트렌스미션의 입력 기어의 센터는 출력 기어장치의 센터의 주위를 회전하고 입력 축과 출력 축이 제휴됩니다. 그것은 똑같은 입력과 기어박스고 출력 회전 센터라는 것을 이것은 보여줍니다
이 모델은 28 밀리미터 분말 야금 기어박스를 사용하고 있습니다, 설계가 그들이 유지하기 위해 효율적이고 여전히 쉬운 사실상 복잡한 천달러입니다.
전기 규격서
| 스텝 각 | '/STEP | 1.8 |
| 정격 전압 | Ｖ | 4.22 |
| 경향 | A/PHASE | 0.67 |
| 저항 | Ω/PHASE | 6.3 |
| 인덕턴스 | mH/PHASE | 3.7 |
| 홀딩 토크 | kg.cm | 6 |
| 절연류 | 비 | |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
기계적인 차원
배선도
| 전기 접속 표 | ||
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 그린 | |
| 홀 비 | 청색 | |
| 홀 Ｃ | 백색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 오렌지 | |
| 위상 B | 노랑색 | |
| 위상 C | 브라운입니다 | |
기어박스 전기 규격서
지름 28 밀리미터 분말 야금 바깥쪽에
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| 행성 트렌스미션 28 평방 유형 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| 행성 트렌스미션 28 라운드형 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
다중 헤드 푸드 스케일 스텝 모터
다중 헤드 권상기
기업은 스텝 모터와 DC 브러시리스 모터와 기어박스 모터스를 생산하고 설계하는데 전념합니다. 당신이 관계되면 직접적으로 우리에 연락하세요.
