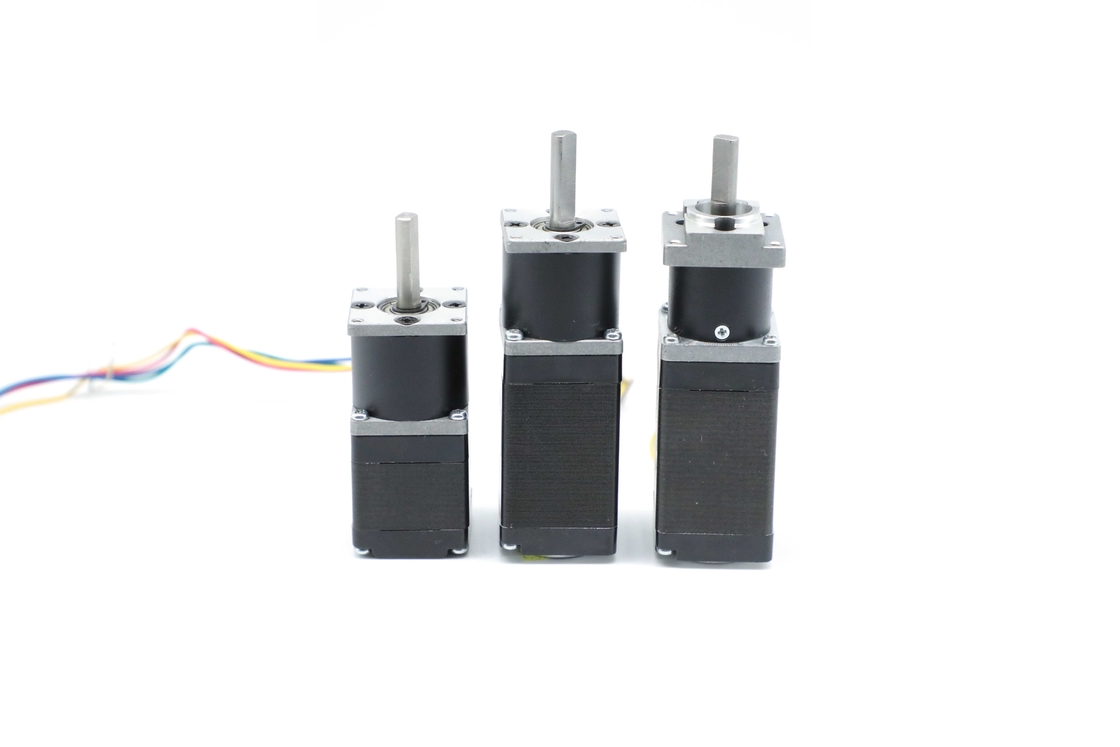

기어박스 28BL01AG14와 Nema11 행성 트렌스미션 12V 40.5 밀리미터 3.4W 모터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | HeTai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 28BL01AG14 |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 25 일 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 10000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 붓을 쓸 필요가 없는 기어박스 모터 | 전압 | 12 |
|---|---|---|---|
| 정격 속도 | 214±10% | 감소율 | 1/14 |
| 정격 토크 | 0.15 별거 안 해 | 절연 저항 | 100MΩ Min.500 VDC |
| 절연류 | 비 | 자동차 높이 | 40.5 밀리미터 |
| 샤프트의 공세 행위 | ≤0.4 | 출력 전원 | 3.4W |
| 무부하에 있는 반발 | ≤1.5' | 자동차 중량 | 0.25 킬로그램 |
| 하이 라이트 | Nema11 행성 트렌스미션,Nema11 행성 트렌스미션 12V,기어박스와 12V 브러쉬리스 모터 |
||
제품 설명
기어박스 28BL01AG14와 Nema11 행성 트렌스미션 12V 40.5 밀리미터 3.4W 모터
더 많은 표면 접촉부가 있기 때문에. 스크롤링은 매우 부드럽고 어떤 약진이 거의 있지 않습니다. 그래서 motor.28BL01AG14가 소형의 한 종류가 자동차로 나른다는 것 인 행성 트렌스미션에서 저소음이 있습니다.효율을 보증하기 위한 중요한 면은 행성 트렌스미션이 저관성과 고토크 전송을 가지고 있다는 것입니다.정확한 규격과 행성 트렌스미션을 선택하는 것 어떠한 기계적 조작계의 효율성을 향상시키기 위한 신뢰성 있는 방법입니다.
전기 규격서 :
| 모델 | ||||
| 모터 부분 | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| 비율 | 1:14 | 1:30 | 1:64 | |
| 기어박스 지름 | 28 | 28 | 28 | |
| 위상수 | 단계 | 3 | 3 | 3 |
| 극수 | 막대기 | 4 | 4 | 4 |
| 정격 전압 | VDC | 12 | 24 | 24 |
| 정격 토크 | N.m | 0.15 | 0.65 | 2 |
| 정격 속도 | Rpm | 214 | 100 | 46 |
| 라테드커런트 | Amps | 0.9 | 1 | 2 |
| 출력 전원 | 와트 | 3.4 | 6.8 | 9.6 |
| 자동차 높이 | 밀리미터 | 40.5 | 53 | 78 |
| 자동차 중량 | Kg | 0.25 | 0.31 | 0.36 |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
|
전기 접속 표 |
||
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 그린 | |
| 홀 비 | 청색 | |
| 홀 Ｃ | 백색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 오렌지 | |
| 위상 B | 노랑색 | |
| 위상 C | 브라운입니다 | |
기계적인 차원
당신은 다음으로부터 다른 기어박스를 선택할 수 있습니다
지름 28 밀리미터 분말 야금 바깥쪽에
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| 행성 트렌스미션 28 평방 유형 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| 행성 트렌스미션 28 라운드형 | ||||||
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
