| 브랜드 이름: | Hetai |
| 모델 번호: | 22PG2238-123345A-84K |
| 모크: | 5 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

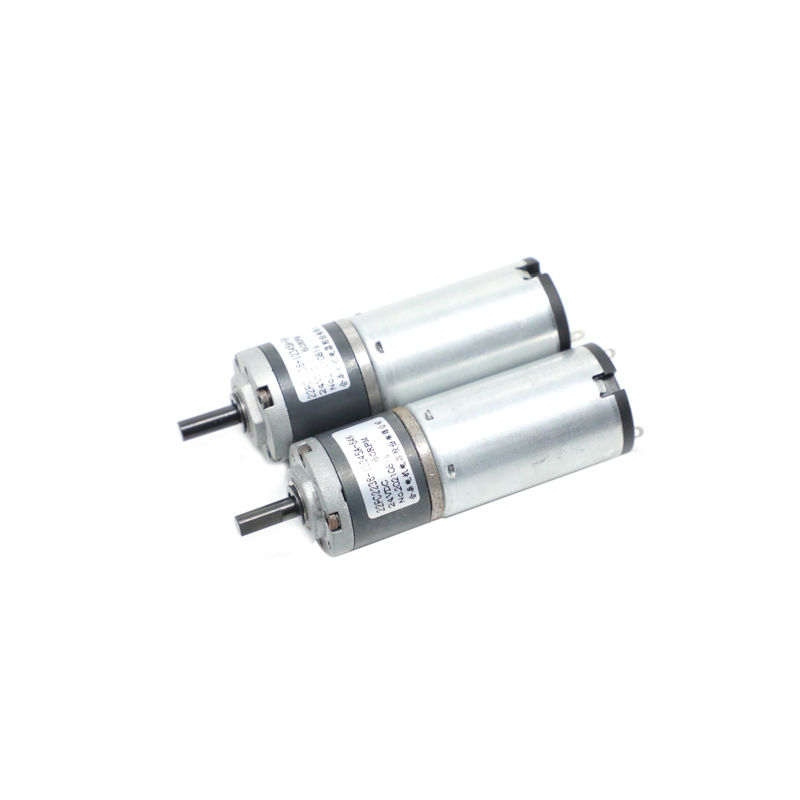

행성 변속기가 있는 60RPM 0.5NM 22mm 마이크로 24V Dc 브러시 모터
22PG2032-1423-128K 기어박스의 재료는 분말 야금입니다.유성 기어박스는 22mm 브러시 모터와 함께 작동합니다.감속비는 1/128이고 기어 박스의 정격 최대 허용 토크는 0.8NM입니다.정격 전압은 12V이고 정격 속도는50 ±15% rpm.공간 절약형이며 경량입니다.동시에, r눈에 띄는이 모터의 장점은 금속 기어박스로 구성되어 저소음입니다.
전기 사양
|
모델
|
22mm 브러시 기어 모터
|
|
전압(V)
|
24V
|
|
기어박스가 있는 정격 토크(NM)
|
0.5Nm
|
|
정격 속도(rpm)
|
60 ±15%
|
|
무부하 속도
|
90±10%rpm
|
|
정격 전류
|
≤0.4A
|
| 무부하 전류 | ≤0.08A |
|
모터 크기(mm)
|
22*22*60mm
|
* 제품은 특별 요청에 따라 사용자 정의할 수 있습니다.
기계적 치수
GEARBOX PART 전기 사양:
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 분말 야금 |
다공성 베어링 |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% | 길이(mm) | 무게(g) | 기어 트레인의 수 |
| 1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
| 1/4.75 | ||||||
| 1/16 | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | 2.4 | 65% | 43.9 | 73 | 삼 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
애플리케이션:
휠 드라이브
드라이브 추적
컨베이어
슬루 드라이브
호이스트 드라이브
혼입
윈치 드라이브
슬리퍼
코일 튜빙 인젝터
오거 및 드릴링 드라이브
커터 헤드 드라이브
기어박스 어셈블리
