| 브랜드 이름: | HeTai |
| 모델 번호: | 57BL |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 25 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

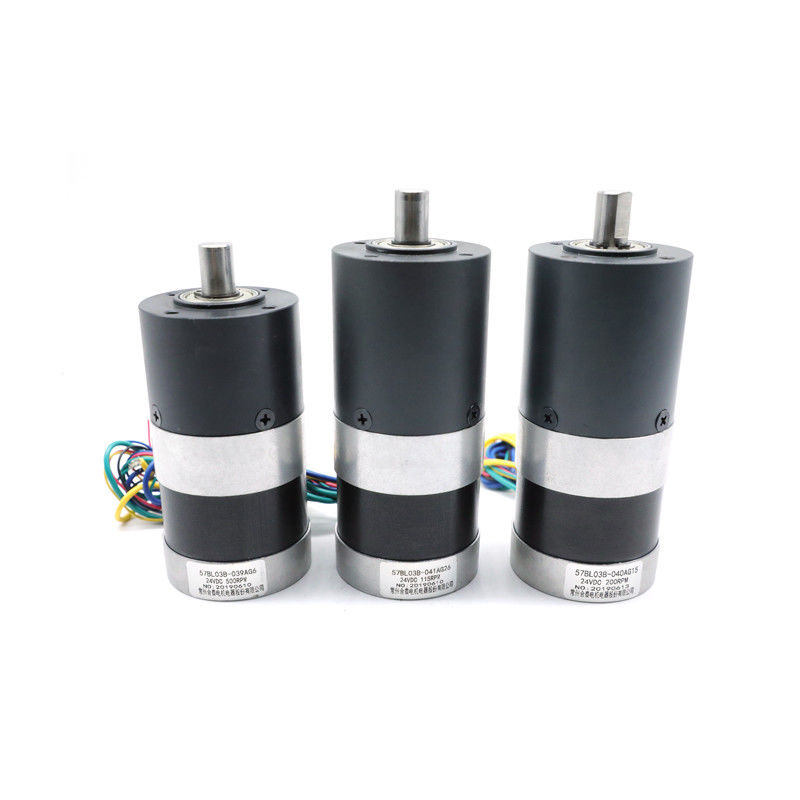

57BL CE ROHS ISO 사용자 정의 bldc 모터 최대 10Nm 저잡음 유성 기어박스 포함 브러시리스
| 모델 | 감소율 | 변속기 직경 | 기어박스 하우징 재질 | 전압(V) | 전력(W) | 속도(RPM) | 정격 토크(Nm) |
| 57BL03B-039AG6 | 6:1 | 56mm | 분말 야금 | 24 | 41 | 500 | 0.79 |
| 57BL03B-040AG15 | 15:1 | 56mm | 분말 야금 | 24 | 40 | 200 | 1.9 |
| 57BL03B-041AG26 | 26:1 | 56mm | 분말 야금 | 24 | 40 | 115 | 3.3 |
모터 부품 전기 사양:
| 모델 | 모델 | 모델 | 모델 | 모델 | 모델 | ||
| 사양 | 단위 | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| 단계 수 | 단계 | 삼 | 삼 | 삼 | 삼 | 삼 | 삼 |
| 극의 수 | 폴란드 | 4 | 4 | 4 | 4 | 4 | 4 |
| 정격 전압 | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| 정격 속도 | RPM | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 정격 전류 | NS | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| 정격 토크 | Nm | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| 정격 전력 | 여 | 15 | 34.5 | 56 | 69 | 104 | 138 |
| 피크 토크 | Nm | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| 피크 전류 | 암페어 | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| 토크 상수 | Nm/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| 역기전력 상수 | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| 몸 길이 | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| 무게 | 킬로그램 | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* 제품은 특별 요청에 따라 사용자 정의할 수 있습니다.
배선도
| 기능 | 색상 | ||
| +5V | 빨간색 | UL1007 26AWG | |
| A홀 | 노란색 | ||
| B홀 | 초록 | ||
| 홀C | 파란색 | ||
| 접지 | 검은 색 | ||
| 단계 A | 노란색 | UL1015 20AWG | |
| B단계 | 초록 | ||
| 단계 C | 파란색 | ||
기계적 치수
GEARBOX PART 전기적 사양
외경 42mm 분말 야금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 분말 야금 | 슬리브 베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% |
길이 엘 (mm) |
무게(g) | 기어 트레인의 수 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
삼 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 216년 1월 | 10 | 30 | 65% | 60.1 | 267 |
기계적 치수
외경 52mm 아연 합금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 아연 합금 | 슬리브 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% | 길이(mm) | 무게(g) | 기어 트레인의 수 |
| 1/13 | 2.0 | 6.0 | 81% | 52.9 | 345 | 1 |
기계적 치수
외경 56mm 분말 야금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 분말 야금 | 슬리브 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% |
길이 엘 (mm) |
무게(g) | 기어 트레인의 수 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
기계적 치수
외경 56mm 엔지니어링 플라스틱
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 엔지니어링 플라스틱 | 슬리브 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% |
길이 엘 (mm) |
무게(g) | 기어 트레인의 수 |
| 1/15 | 8.0 | 25 |
72%
|
61.6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
기계적 치수
외경 56mm 아연 합금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 아연 합금 | 슬리브 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% |
길이 엘 (mm) |
무게(g) | 기어 트레인의 수 |
| 1/4 |
2.0
|
6 | 81% |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52.7 | 400 |
기계적 치수
외경 63mm 아연 합금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 아연 합금 | 슬리브 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% |
길이 L(mm) |
무게(g) | 기어 트레인의 수 |
| 1/8 | 3.0 | 8.0 | 81% | 75.5 | 400 | 1 |
기계적 치수
썬기어와 유성기어를 다르게 배치하여 높은 출력 토크와 넓은 속도비를 실현하였습니다.이 외에도 유성 기어 박스는 낮은 관성과 높은 토크 전달을 가지고 있습니다.이 모든 것이 효율성을 보장하는 핵심 측면입니다.
동력과 속도의 정도를 정확하게 변경할 수 있는 능력으로 인해 유성 기어박스는 풍력 터빈, 내연 기관 등과 같은 많은 특수 응용 분야에 적합합니다.
