| 브랜드 이름: | HeTai |
| 모델 번호: | 42BLY |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 25 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, |

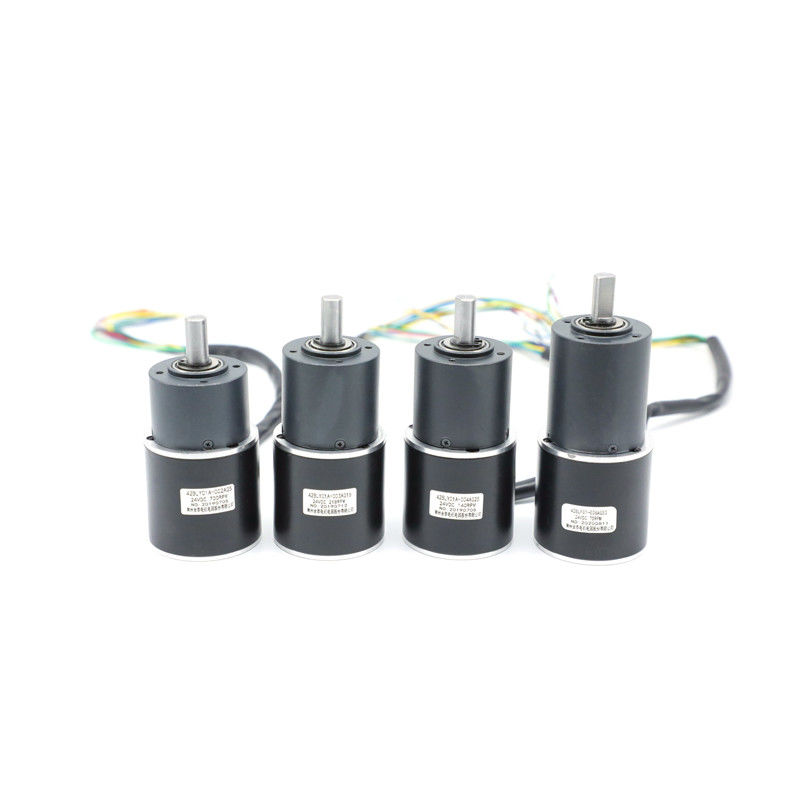

42BLY NEMA 17 주문 제작된 행성 트렌스미션 브러시리스 직류 전동기 더 높은 토크 저속도
행성 트렌스미션의 장점
1.상승된 반복성 : 광선인 그것의 큰 속도와 기어의 정렬 불량을 최소화하는 축상의 부하 제안 신뢰성과 견고성.
2.완전한 정확성 : 가장 회전하는 각도 안정성은 움직임의 정확도와 신뢰성을 향상시킵니다.
3.더 많은 표면 접촉부가 있기 때문에 소음 수준을 낮추세요. 굴리기는 매우 부드럽고 약진이 사실상 존재하지 않습니다.
4.더 큰 내구성 : 그것의 비틀림 경직과 더 좋은 굴리기 때문에. 그러므로, 기어와 매우 평활기 작동의 효율성은 달성됩니다.
5.효율의 매우 좋은 수치 : 유성 감속기는 효율성을 제공합니다
6.상승된 토크 전송 : 접촉에 더 많은 이와 함께, 메커니즘은 더 많은 토크에 전하고 견딜 수 있습니다. 게다가 그것은 더 균일한 방법으로 그것을 합니다.
7.최대 다기능성 : 그것의 메커니즘은 원통 기어박스에 포함되며, 그것이 거의 모든 공간에도 설치될 수 있습니다.
| 모델 | 토크 N.M | 최대 경하중 | 샤프트 축상의 부하 | 감소율 | 기어박스 하우징 소재 | 전압(V) | 전원(W) | 속도(RPM) |
| 42BLY01A-002AG5 | 0.16 | ≤120N (전면 플랜지로부터의 10mm) |
≤80N |
5:1 | 분말 야금 | 24 | 12 | 700 |
| 42BLY01A-003AG16 | 0.46 | 16:1 | 24 | 11 | 218 | |||
| 42BLY01A-004AG25 | 0.72 | 25:1 | 24 | 18 | 140 | |||
| 42BLY01A-005AG62 | 1.60 | 62:1 | 24 | 9 | 56 |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
모터 부분 전기 규격서 :
| 모델 | 모델 | 모델 | ||
| 상술 | 유닛 | 42BLY01C | 42BLY02 | 42BLY302-001 |
| 위상수 | 단계 | 3 | 3 | 3 |
| 극수 | 막대기 | 4 | 4 | 4 |
| 정격 전압 | VDC | 24 | 24 | 24 |
| 정격 속도 | Rpm | 3000 | 3000 | 3000 |
| 정격 전류 | A | 0.63 | 1.77 | 2.53 |
| 정격 토크 | N.m | 0.035 | 0.08 | 0.13 |
| 정격 전력 | Ｗ | 11 | 25 | 41 |
| 최대 토크 | mN.m | 0.105 | 0.24 | 0.39 |
| 피이크 전류 | Amps | 1.9 | 5.3 | 7.6 |
| 토크 계수 | N.m/A | 0.054 | 0.045 | 0.051 |
| 역기전역 상수 | V/kRPM | 5.7 | 4.7 | 5.3 |
| 본체 길이 | 밀리미터 | 42 | 60 | 78 |
| 중량 | Kg | 0.25 | 0.38 | 0.56 |
배선도
|
전기 접속 표 |
||
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 노랑색 | |
| 홀 비 | 그린 | |
| 홀 Ｃ | 청색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 노랑색 | UL3265 22AWG |
| 위상 B | 그린 | |
| 위상 C | 청색 | |
기계적인 차원
기어박스부 전기 규격서 :
36 밀리미터 분말 야금
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2.5
|
7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
기계적인 차원
36 밀리미터 아연 합금
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 아연 합금 |
구멍이 많습니다 태도 |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/12 | 0.3 | 1.0 | 81% | 26.8 | 100 | 1 |
기계적인 차원
지름 42 밀리미터 분말 야금 바깥쪽에
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
기계적인 차원
