36MM Nema 14 기어박스 브러쉬리스 모터 행성 2 Nm
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Hetai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 36BL |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 28-31 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 5000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 브러시리스 직류 전동기 | 와인딩 타입 | 스타 |
|---|---|---|---|
| 홀 효과 각 | 120' 전기각 | 절연류 | 비 |
| 대기 온도 | -20C~+50C | 절연 저항 | 100MΩ Min.500VC DC |
| 절연 내력 | 600VAC 1 분 | 샤프트 굴대 로드(N) | 10N |
| 경하중 (플랜지로부터의 10mm) | 120N | 보호 수준 | IP40 |
| 기어박스 사이즈를 일치시키세요 | 32 밀리미터, 36 밀리미터 | 기어박스 하우징 재료 | 분말 야금, 아연 합금 |
| 하이 라이트 | 무브러시 모터 행성 변속기,브러쉬리스 모터와 기어박스,브러쉬리스 모터를 위한 행성 트렌스미션 |
||
제품 설명
36BL nema14 CE ROHS ISO 12/24V 3000RPM 0.03Nm 극소 BLDC 브러쉬리스 모터
| 모델 | 감소율 | 기어박스 지름 | 기어박스 하우징 소재 | 전압(V) | 전원(W) | 속도(RPM) | 정격 토크 (Nm) |
| 36BLY 01A-001AG76 | 76:1 | 36 밀리미터 | 분말 야금 | 24 | 15 | 94 | 1.5 |

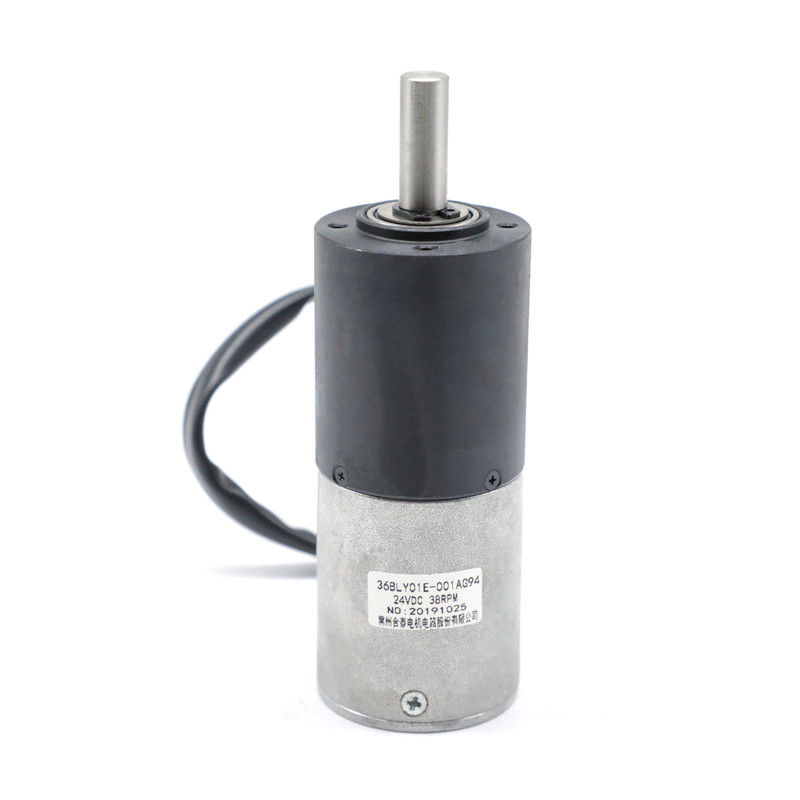

| 36BLY01E-001AG94 | 94:1 | 36 밀리미터 | 분말 야금 | 24 | 8 | 38 | 2 |
36BL 시리즈는 가볍고 공간 절약형이며, 그것이 또한 고토크를 가지고 있습니다.
모터 부분 전기 규격서 :
| 모델 | ||
| 상술 | 유닛 | 36BLY01 |
| 위상수 | 단계 | 3 |
| 극수 | 막대기 | 4 |
| 정격 전압 | VDC | 24 |
| 정격 속도 | Rpm | 3000 |
| 정격 전류 | A | 2.0 |
| 정격 토크 | N.m | 0.03 |
| 정격 전력 | Ｗ | 9.4 |
| 최대 토크 | mN.m | 0.09 |
| 피이크 전류 | Amps | 6 |
| 토크 계수 | N.m/A | 0.015 |
| 역기전역 상수 | V/kRPM | 1.6 |
| 본체 길이 | 밀리미터 | 42 |
| 중량 | Kg | 0.16 |
기계적인 차원
***Note : 제품은 당신의 요구에 의해 맞춤화될 수 있습니다. 보다 상세한 설명을 위해 우리에 연락하세요.
*Products는 기어박스 32, 36 밀리미터와 일치할 수 있습니다
배선도 :
| 전기 접속 표 | ||
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 그린 | |
| 홀 비 | 청색 | |
| 홀 Ｃ | 백색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 브라운입니다 | |
| 위상 B | 노랑색 | |
| 위상 C | 오렌지 | |
기어박스부 전기 규격서 :
32 밀리미터 분말 야금
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 29.1 | 150 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72% | 38.1 | 185 | 2 |
| 1/23 | ||||||
| 1/33 | ||||||
| 1/67 |
2.5
|
7.5 | 65% | 47.1 | 220 | 3 |
| 1/94 | ||||||
| 1/133 | ||||||
| 1/188 |
기계적인 차원
36 밀리미터 분말 야금
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2.5
|
7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
기계적인 차원
36 밀리미터 아연 합금
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 아연 합금 |
구멍이 많습니다 태도 |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/12 | 0.3 | 1.0 | 81% | 26.8 | 100 | 1 |
기계적인 차원
비엘디씨 모터는 AC과 DC와 만능 모터 형태의 장점을 잡고, 그들을 하나의 장치에 결합시킵니다. 그것은 장수, 저보수, 조용한 작동과 교류 전동기의 가변성 속도 능력을 가집니다 ; 직류 전동기의 높은 시동 토크와 선 속도 토크 곡선 ; 그리고 양쪽 AC과 직류 전동기와 같이, 그것은 기어박스와 잘 작동합니다. 브러시리스 직류 전동기는 고출력 밀도를 가지고 있고 만능 모터에 버금가고 그들이 65 내지 80 %의 최고 근무 평정 제도를 가지고 있습니다.
