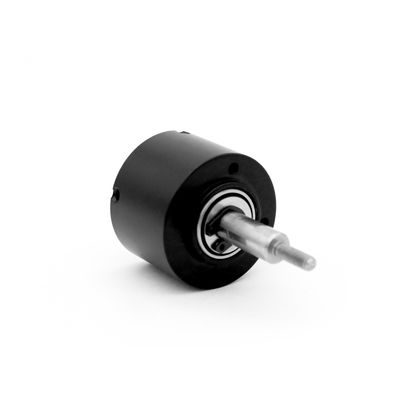

33MM 극소 감소 톱니바퀴 통 브러쉬리스 모터 1 188 비율 24V 8.3W 3은 0.02nm을 단계적으로 시행합니다
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Hetai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 33BL01C |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 28-31 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 5000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 브러시리스 직류 전동기 | 와인딩 타입 | 스타 |
|---|---|---|---|
| 홀 효과 각 | 120' 전기각 | 절연류 | 비 |
| 대기 온도 | -20C~+50C | 절연 저항 | 100MΩ Min.500VC DC |
| 절연 내력 | 600VAC 1 분 | 최대 반경 방향 하중 | 15N (전면 플랜지로부터의 10mm) |
| 최대 축방향 힘 | 10N | 보호 수준 | IP40 |
| 판매 수수료 없는 매출에 반동 | ≤1.5 ' | 샤프트의 기어박스 공세 행위 | ≤0.1 |
| 강조하다 | 행성 트렌스미션과 24V 8.3W 브러쉬리스 모터,극소 기어박스 모터,극소 행성 트렌스미션 |
||
제품 설명

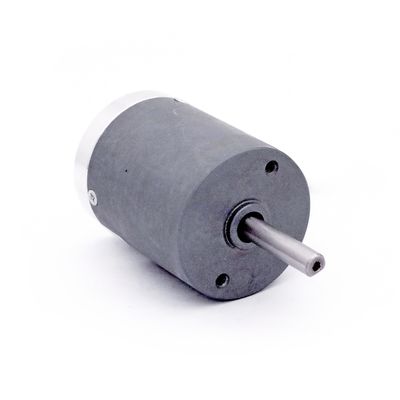

33BL 3 단계 24V 4000RPM 2A 극소 전기 브러시리스 직류 전동기
32 밀리미터 기어박스는 감소율의 3개 단계를 가지고 있습니다. 일차 단계는 1시 4분과 1시 5분의 감소율을 가지고 있습니다, 평가된 허용한도 토크가 1NM에 0.3 NM, 최대입니다. 두 번째 단계는 1:16, 1:23, 1:33의 감소율을 가지고 있습니다. 단계 2를 위한 평가된 허용한도 토크는 1.2NM 이고 최대 순간적 허용한도 토크는 3.5NM 입니다. 3 단계는 1:67, 1:94, 1:133과 1:188의 감소율을 가지고 있습니다. 평가된 허용한도 토크는 2.5 NM과 7.5NM에 있는 최대 순간적 허용한도입니다.
33BL 일련을 위해, 그것은 가볍고 공간 절약형입니다, 안에 단단한 자들에게 매우 적당하 공간을 설치합니다.
모터 부분 전기 규격서 :
| 모델 | ||
| 상술 | 유닛 | 33BL01C |
| 위상수 | 단계 | 3 |
| 극수 | 막대기 | 8 |
| 정격 전압 | VDC | 24 |
| 정격 속도 | Rpm | 4000 |
| 정격 전류 | A | 0.43 |
| 정격 토크 | N.m | 0.02 |
| 정격 전력 | Ｗ | 8.3 |
| 최대 토크 | mN.m | 0.06 |
| 피이크 전류 | Amps | 1.3 |
| 토크 계수 | N.m/A | 0.045 |
| 역기전역 상수 | V/kRPM | 4.8 |
| 본체 길이 | 밀리미터 | 42.5 |
| 중량 | Kg | 0.16 |
기계적인 차원
*Note : 제품은 당신의 요구에 의해 맞춤화될 수 있습니다. 보다 상세한 설명을 위해 우리에 연락하세요.
*Products는 기어박스에게 32 밀리미터에 어울리는 것을 찾아줄 수 있습니다
배선도 :
| 전기 접속 표 | ||
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 그린 | |
| 홀 비 | 청색 | |
| 홀 Ｃ | 백색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 노랑색 | |
| 위상 B | 오렌지 | |
| 위상 C | 브라운입니다 | |
32 밀리미터 기어박스부 전기 규격서 :
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 29.1 | 150 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5 |
72% | 38.1 | 185 | 2 |
| 1/23 | ||||||
| 1/33 | ||||||
| 1/67 |
2.5
|
7.5 | 65% | 47.1 | 220 | 3 |
| 1/94 | ||||||
| 1/133 | ||||||
| 1/188 |
기계적인 차원
행성 트렌스미션 애플리케이션
자동차에서 기어를 위해 사용하 뿐만 아니라, 행성 트렌스미션은 다른 응용 프로그램을 위한 다양한 산업에서 사용됩니다. 그들은고 정밀도를 제공하고 잘 그들을 만드는 양 비율에 대한 고토크가 포함하는 적용성에 적합했습니다 ; 토크, 감량 속도, 정밀 위치 제어를 증가시키고, 재생할 수 있는 기계류를 제어하기. 애플리케이션은 다음을 포함합니다 :
- AGV.
- 차륜 구동.
- 다수 드라이브.
- 윈치 드라이브.
- 다수 드라이브.
- 트렉 드라이브.
- 혼합.
- 펌프.
