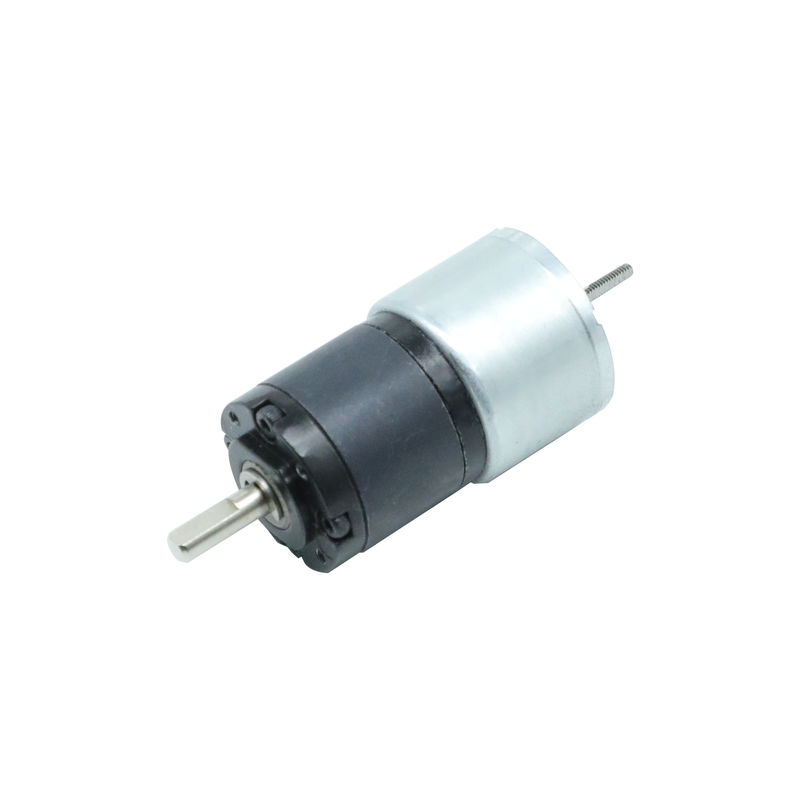

22mm 3상 24V 브러시리스 DC 모터와 분말 야금 유성 기어박스
22mm 기어박스는 3단계 감속비를 가집니다. 첫 번째 단계는 1:4 및 1:4.75의 감속비를 가지며, 정격 허용 토크는 0.1 NM, 최대 0.3NM입니다. 두 번째 단계는 1:16, 1:19, 1:22, 1:26의 감속비를 가지며, 2단계의 정격 허용 토크는 0.4NM, 피크 토크는 1.2NM입니다. 세 번째 단계는 1:88, 1:104, 1:121 및 1:144의 감속비를 가지며, 정격 허용 토크는 0.8 NM, 최대 2.4NM입니다.22BL 시리즈는 가볍고 공간 절약형으로, 설치 공간이 좁은 경우에 매우 적합합니다.모터 부품 전기 사양:모델사양단위
22BL201-001
상 수
| 상 | ||
| 3 | 극 수 | 극 |
| 8 | 정격 전압 | 기계적 치수 |
| 24 | 정격 속도 | Rpm |
| 4800 | 정격 전류 | A |
| 0.6 | 정격 토크 | N.m |
| 0.02 | 정격 출력 | W |
| 8.0 | 피크 토크 | mN.m |
| 0.06 | 피크 전류 | Amps |
| 1.8 | 토크 상수 | N.m/A |
| 0.033 | 역기전력 상수 | V/kRPM |
| 3.5 | 본체 길이 | mm |
| 68 | 무게 | Kg |
| 0.11 | 기계적 치수 | *참고: 제품은 요청에 따라 맞춤 제작될 수 있습니다. 자세한 내용은 문의하십시오. |
| *제품은 22mm 기어박스와 호환됩니다. | 배선도: | 전기 연결 표 |
기능
색상
TP
주황색
| UL1061 26AWG | |||
| GND | 검정색 | ||
| UL1332 28AWG | PHASE A | 갈색 | |
| PHASE B | 흰색 | PHASE C | |
| 보라색 |
+5V |
||
| 빨간색 | HALL A | ||
| 노란색 |
HALL B |
||
| 녹색 |
HALL C |
||
| 파란색 | 기어박스 부품 전기 사양: | ||
| 하우징 재질 | 출력 베어링 | ||
| 레이디얼 하중(플랜지에서 10mm) N | 축 방향 하중(N) | ||
| 축의 레이디얼 유격(mm) | 축의 스러스트 유격(mm) | 무부하 시 백래시(°) | 분말 야금 | 다공성 | 베어링 | ≤35 | ≤15 |
| ≤80 |
≤0.08 ≤0.4 |
≤1.5 | 감속비 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 효율% | 길이(mm) |
| 무게(g) | 기어 열 수 | 1/4 | 0.1 | 0.3 | 81% | 13.9 |
| 29 | 1 | 1/4.75 | 1/16 | 0.4 | 1.2 | 72% |
| 32.4 | ||||||
| 52 | 2 | 1/19 | 1/22 | 1/26 | 1/76 | 0.8 |
| 2.4 | ||||||
| 65% | ||||||
| 43.9 | ||||||
| 73 | 3 | 1/88 | 1/104 | 1/121 | 1/144 | 기계적 치수 |
| 브러시리스 모터의 장점은 브러시 모터에 비해 높은 출력 대 중량비, 고속, 전자 제어 및 낮은 유지 보수입니다. 브러시리스 모터는 컴퓨터 주변 장치(디스크 드라이브, 프린터), 휴대용 전동 공구 및 모델 항공기부터 자동차에 이르기까지 다양한 차량에 사용됩니다. 현대 세탁기에서는 브러시리스 DC 모터를 통해 고무 벨트와 기어박스를 직접 구동 설계로 대체할 수 있습니다. | ||||||
