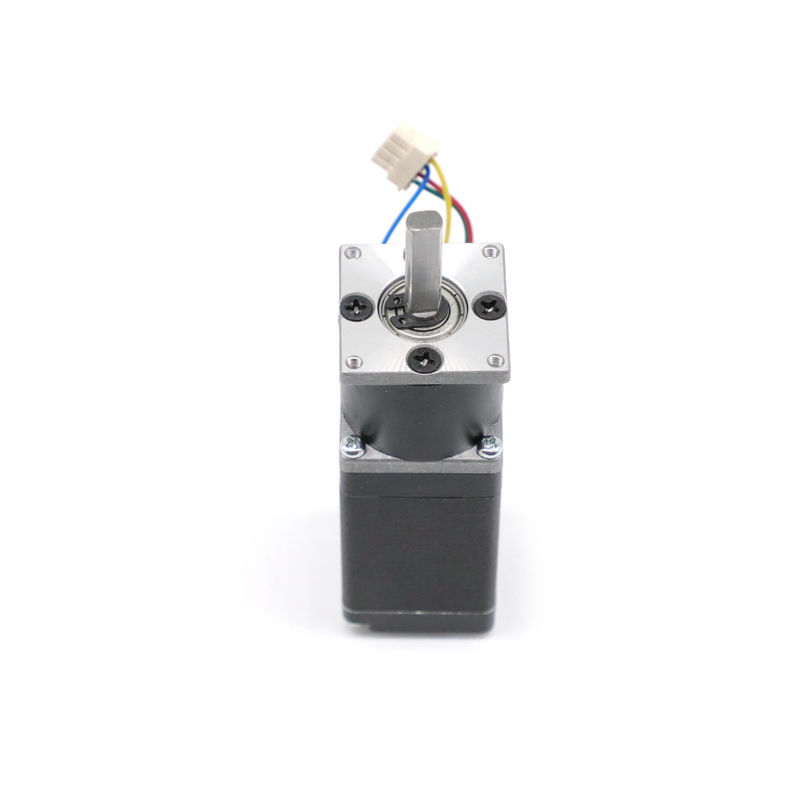

기어박스 28 밀리미터 감소 1 144와 6 와이어 Nema 11 스텝 모터

원래 장소 중국
브랜드 이름 HeTai
인증 CE ROHS ISO
모델 번호 28BYGH
최소 주문 수량 50
가격 USD
포장 세부 사항 안쪽 거품 박스, 팔레트와 통
배달 시간 25 일
지불 조건 L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력 10000 PC / 달

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
상품 이름 단계적 기어박스 모터 단계 정확도 ± 5%
온도 상승 80 C 맥스 절연 저항 100MΩ Min.500VC DC
대기 온도 -20C~+50C 절연 내력 500VAC 1 분
최대 반경 방향 하중 28N (전면 플랜지로부터의 20mm) 최대 축방향 힘 10N
적당한 기어박스 22 밀리미터, 28 밀리미터 변속기 물자 분말 야금
하이 라이트

기어박스 28 밀리미터와 nema 11 스텝 모터

,

28 밀리미터 스텝 모터

,

6 와이어 스텝 모터

메시지를 남겨주세요
제품 설명

28 밀리미터 기어박스 최대 감소율 1:144와 28BYGH NEMA 11 스텝 모터



*Products는 기어박스에게 22.28 밀리미터에 어울리는 것을 찾아줄 수 있습니다

다공질 베어링과 분말 야금 22 밀리미터 기어박스는 다음과 같은 감소율을 선택합니다 :



단계 1



1/4, 1/4.75





단계 2



1/16, 1/19, 1/22, 1/26





단계 3



1/76, 1/88, 1/104, 1/121, 1/144



28 밀리미터 기어박스를 위해, 그들은 1:3 &1:6인 2 감소율입니다 (양쪽이 1 스테이지입니다).

기어박스에 대한 더 많은 세부사항을 보기 위해 스크롤을 내리세요



모터 부분 전기 규격서 :



모델 스텝 각
('/STEP)
 도선
(부정.)
전압
(V)
경향
(A/PHASE)
저항
(Ω/PHASE)
인덕턴스
(MH/PHASE)
홀딩 토크
(G.CM)
자동차 높이
L(MM)
자동차 중량
(KG)
28BYGH102-01 1.8 4 3.90 0.67 6.3 3.2 600 32 0.11
28BYGH105-01 6 3.1 0.95 3.3 1.0 430 32 0.11
28BYGH301 4 4.56 0.67 6.8 4.9 950 45 0.17
28BYGH303 6 3.40 0.95 3.4 1.0 750 45 0.14
28BYGH501 4 8.04 0.67 12.0 7.2 1200 51 0.19
28BYGH502 6 3.80 0.95 4.0 1.3 900 51 0.20

*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.





기계적인 차원

기어박스 28 밀리미터 감소 1 144와 6 와이어 Nema 11 스텝 모터 0

배선도

기어박스 28 밀리미터 감소 1 144와 6 와이어 Nema 11 스텝 모터 1

기어박스부 전기 규격서 :



지름 22 밀리미터 바깥쪽에



하우징 소재 출력에 지탱하기 플랜지로부터) 경하중 (10mm 엔 샤프트 굴대 로드(N) 샤프트 가압장착 힘 max(N) 샤프트(MM)의 레이디얼 플레이 샤프트(MM)의 공세 행위 무부하에 있는 반발 (')
분말 야금

구멍이 많습니다

태도

≤35 ≤15 ≤80 ≤0.08 ≤0.4 ≤1.5



감소율 평가된 허용한도 토크 (Nm) 최대 순간적 허용한도 토크 (Nm) Efficiency% 길이 (밀리미터) 중량(g) 기어 행렬의 수
1/4 0.1 0.3 81% 13.9 29 1
1/4.75
1/16 0.4 1.2 72% 32.4 52 2
1/19
1/22
1/26
1/76 0.8 2.5 65% 43.9 73 3
1/88
1/104
1/121
1/144



기계적인 차원

기어박스 28 밀리미터 감소 1 144와 6 와이어 Nema 11 스텝 모터 2

지름 28 밀리미터 바깥쪽에





하우징 소재 출력에 지탱하기 플랜지로부터) 경하중 (10mm 엔 샤프트 굴대 로드(N) 샤프트 가압장착 힘 max(N) 샤프트(MM)의 레이디얼 플레이 샤프트(MM)의 공세 행위 무부하에 있는 반발 (')
분말 야금 슬리브베어링 ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



감소율 평가된 허용한도 토크 (Nm) 최대 순간적 허용한도 토크 (Nm) Efficiency% 길이 (밀리미터) 중량(g) 기어 행렬의 수
1/3 0.2 0.6 81% 28.5 105 1
1/6



기계적인 차원

기어박스 28 밀리미터 감소 1 144와 6 와이어 Nema 11 스텝 모터 3
