| 브랜드 이름: | Hetai |
| 모델 번호: | HTD421 |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

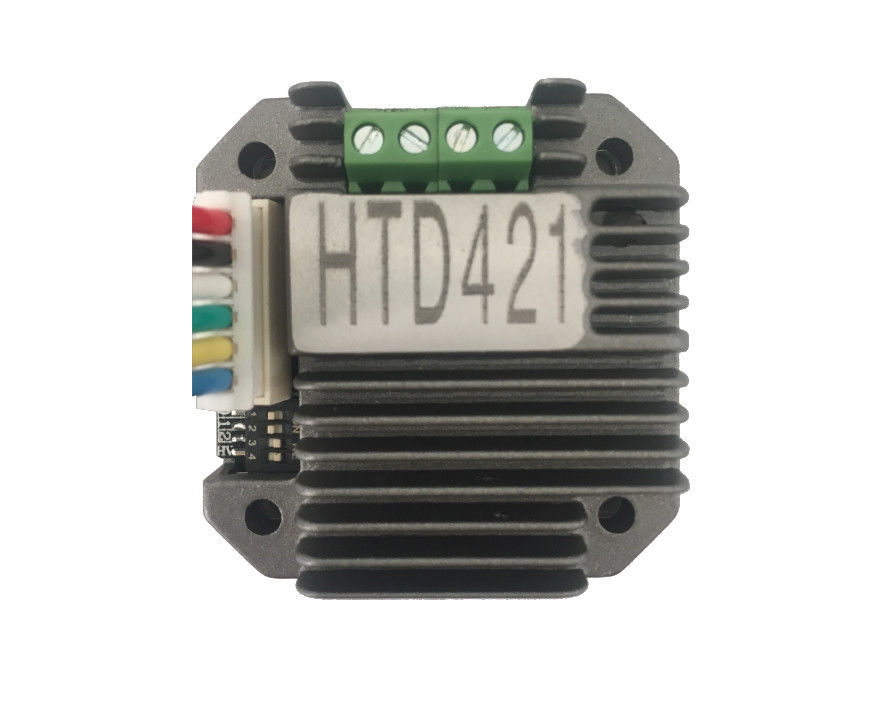

NEMA 17 스텝 모터를 위한 HTD421 2 단계 주변 기기 운전자 통합 구동부
제품 특징
소형 디자인, 편리 설치는 42 스텝 모터와 통합될 수 있습니다
- 열 방산 주물 알루미늄 밀폐 함체
- 자동 반선택 전류 운영하는 것을 그만두게 할 때
- 끊임없이 조정할 수 있는 3.3-5V와 12-24V 논리 레벨 2A로 적합한 주변 기기 고속 광전자 차단
- 마이크로 스텝 1/2/4/8/16/32 선택적 소구분
생성물 파라미터
|
전원 공급기 |
DC 12V DC 35V/2A, DC 24V는 권고됩니다 |
|
|
주변 기기 |
VCC |
전원 공급기. 감광 스위치 선택 3.3V-5V 또는 12V-24V |
|
DIR |
0V 또는 VCC. 경향 :8mA@3.3V/8mA@12V/15mA@5V/18mA@24V |
|
|
STP |
0V 또는 VCC. 경향 :8mA@3.3V/8mA@12V/15mA@5V/18mA@24V 주파수 0-20KHz |
|
| EN |
0V 또는 VCC. 경향 :8mA@3.3V/8mA@12V/15mA@5V/18mA@24V 주파수 0-20KHz |
|
|
인출 모터 경향 |
성수기 2A (단일-위상 최대), 조정할 수 있는 실제 사용 0-2A |
|
구동법 |
정전류 PWM 제어 |
|
드라이브 소구분 |
선택 1, 2, 4, 8, 16, 32에서 설정하는 감광 스위치 |
|
절연 저항 |
상온 정상 기압에 있는 > 100M- |
|
절연 내력 |
상온 정상 기압에 있는 0.5KV, 1 분간 |
|
보호 |
입력 역방향 연결, 과부담, 드라이브 과열, 드라이브 과전류 |
운전자는 42 스텝 모터와 같은 홀 위치와 크기를 가지고 있습니다.
전기 인터페이스
다이버 차원
배선
제품 우위
부설 전동기의 이점은 배치의 용이성을 포함하고, 배선 복잡성, 더 빠른 시스템 설정과 건설을 감소시켰고, 드라이버 호환성을 자동차로 나릅니다. 게다가 통합 제어 시스템과 집적 유니트는 또한 제공됩니다.
부설 전동기와 구동 장치의 이점은 시행의 용이성을 포함하고, 배선 복잡성, 더 빠른 설치와 시스템의 건설을 감소시켰고, 모터 구동 호환성을 보증했습니다. 덧붙여, 시스템 온 칩을 통합시키는 집적 유니트는 (SoC) 또한 이용 가능합니다.
