| 브랜드 이름: | Hetai |
| 모델 번호: | ES60 200W |
| 모크: | 5 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

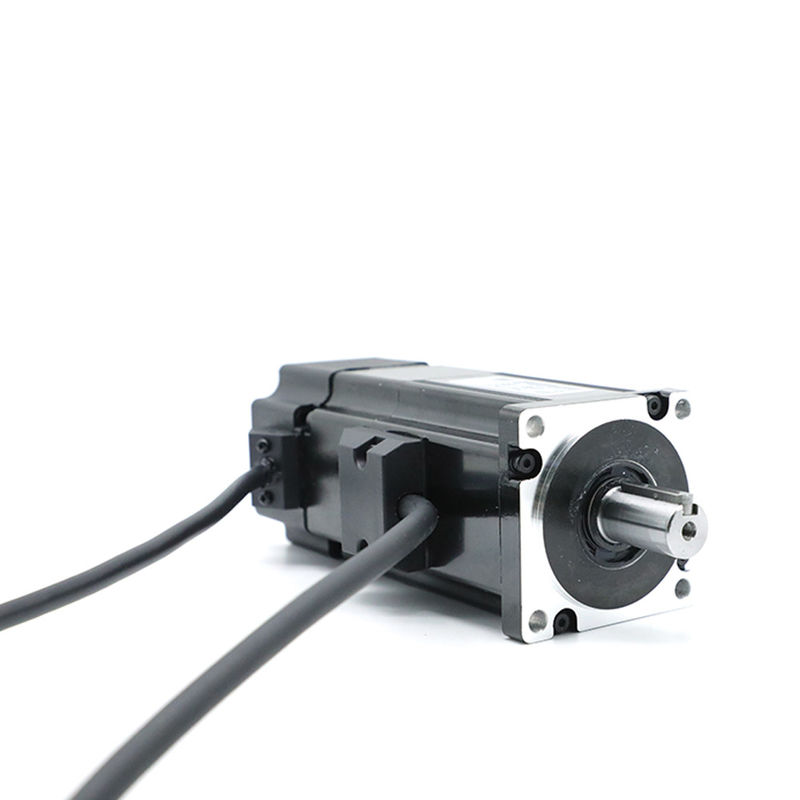

ES60 200W 절연류 B상수 토크 출력 효율이 높은 서보 모터
ES60 200W는 고효율과 조용한 작동이라는 유리한 입장에 있습니다. 작동 온도는 0C~+55C이고, 90%RH (비결노 상태) 해발 고도 1000m의 환경에서 보존하여야 합니다. 모터는 310V 하에 3000 rpm의 표준 속도를 가지고 있고 정격 토크가 0.64NM, 1.92 Nm에 있는 성수기입니다. 한편, 정격 전류는 1.6A입니다.
| 모델 ES 60 -310V (어떤 브레이크) | |||||||
| 정격 전력 | 최대 반경 방향 하중 | 최대 축방향 힘 | 중량 | 사프트형 | 샤프트 직경 | 피드백 장치 | 아니오 막대기의 |
| 200W | 180N | 90N | 1 킬로그램 | 키 샤프트 | φ14 | 17개 비트 | 8개 막대기 |
| 400W | 180N | 90N | 1.9 킬로그램 | 키 샤프트 | φ14 | 2500ppr | 10개 막대기 |
전기 규격서
|
상품 이름 :
|
서보 모터
|
|
정격 전력 (W)
|
200
|
|
정격 속도 (RPM)
|
3000
|
|
전압(vdc)
|
310
|
|
평가된 경향(A)
|
1.6
|
|
정격 토크 (N.m)
|
0.64
|
|
최대 토크(n.m)
|
1.92
|
|
역기전역 Constant(V/Krpm)
|
32
|
배선도
| 기능 | 컬러 | 핀 |
| Ｕ | 빨강 | 1 |
| Ｖ | WHT | 2 |
| Ｗ | BLK | 3 |
| 국민 총수요 | 옐 / GRE | 4 |
| 타입 | 60 | ||
| 힘 | 200W | 400W | |
| 부호기 | |||
|
중량 |
A | 0.98 | 1.28 |
| 비 | 1.35 | ||
| Ｌ | 1.05 | 1.42 | |
| 엔 | 0.86 | ||
| 타입 | 60 | ||
| 힘 |
200W |
400W | |
| 부호기 | |||
| Ｌ (밀리미터) |
A | 101 | 121 |
| 비 | 136 | ||
| Ｌ | 116 | 136 | |
| 엔 | 81 | ||
기록 : A, 비, Ｌ, 엔은 다른 부호기를 언급합니다.
A= 타마가와 단일 회전 절대치 17 비트 인코더
B=incremental 2500ppr 광 부호기
L=tamagawa 다중-회선 절대치 17 비트 인코더
N=Nikon 다중-회선 절대치 24 비트
서보 모터의 애플리케이션
서보 모터는 과열하는 모터 없이 속도의 빠른 변형을 요구하여 애플리케이션에서 사용됩니다.
산업에서 그들은 공작 기계류, 패키징, 공장 자동화, 전환과 조립 라인과 많은 다른 요구가 지나친 응용 로봇을 출력한 소재 취급, CNC 기계, 또는 자동화된 생산에서 사용됩니다.
창주 헤다 모터는 경험이 풍부한 모터 제조사입니다. 20년 이상 동안, 헤다는 고객들에게 전문적 전기적 통합 설계와 자동화 전략을 제공하는데 전념합니다. 우리는 또한 조립 라인과 자동 원통 연삭기와 CNC 복합 공작 기계와 같은 변하기 쉬운 제조 장비를 있습니다.
이 모든 우위를 기반으로, 우리의 기업은 하이브리드 스텝핑 모터, DC 브러시리스 모터, 서보 모터, 기어박스 모터스와 기타를 생산하는 것을 전문으로 합니다. 제품은 로봇, 패킹 머신, 섬유 기계, 기계, 지적 물류관리 장비를 출력한 의료 기계에서 적용됩니다... 헤다는 또한 그것의 제품을 미국, 유럽, 동남 아시아와 다재다능한 중국에게 보냅니다.
