| 브랜드 이름: | Hetai |
| 모델 번호: | ES40-50W |
| 모크: | 5 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

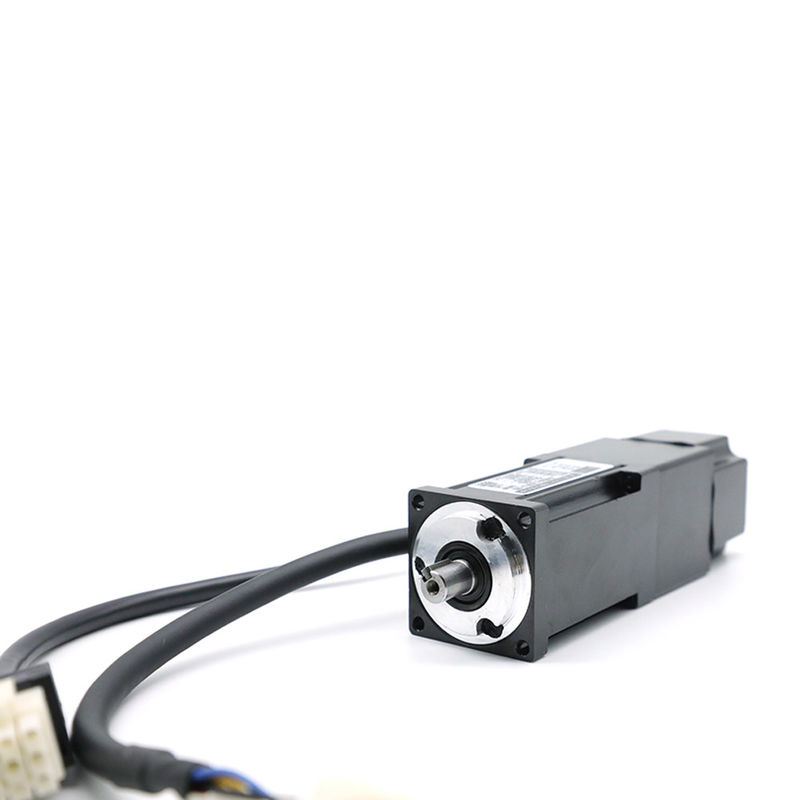

ES40 50W 폐쇄 루프 제어 고정밀 0.16 Nm 310V DC 마이크로 서보 모터
| 모델 ES 40 -310V(브레이크 없음) | |||||||
| 정격 전력 | 최대 반경 방향 힘 | 최대 축력 | 무게 | 샤프트 유형 | 샤프트 직경 | 피드백 장치 | 극 수 |
| 50W | 120N | 60N | 0.5kg | 키 샤프트 | φ8 | 24비트 | 10극 |
| 100W | 120N | 60N | 0.5kg | 키 샤프트 | φ8 | 17비트 | 8극 |
전기 사양
|
정격 전력 |
정격 속도 |
전압 |
정격 흐름 |
정격 토크 |
피크 토크 |
역기전력 일정한 |
|
(여) |
(RPM) |
(V) |
(ㅏ) |
(Nm) |
(Nm) |
(Nm/A) |
|
50 |
3000 |
310 |
0.56 |
0.16 |
0.48 |
16 |
브레이크 없이
| 핀 | 함수 |
색깔 |
| 1 | 유 | 빨간 |
| 2 | V | 하얀 |
| 삼 | 여 | 검정 |
| 4 | 지 | 연두색 |
| 핀 | 함수 | 색깔 |
| 1 | 체크 안함 | |
| 2 | SD | 푸른 |
| 삼 | SD- | 보라색 |
| 4 | Vcc | 하얀 |
| 5 | 접지 | 검정 |
| 6 | 방패 | |
|
유형 |
40 |
||
|
힘 |
50W |
100W |
|
|
인코더 |
|||
|
엘 |
ㅏ |
|
91.5 |
|
비 |
|
|
|
|
엘 |
|
97 |
|
|
엔 |
65 |
85 |
|
|
유형 |
40 |
||
|
힘 |
50W |
100W |
|
|
인코더 |
|||
|
무게 |
ㅏ |
|
0.48 |
|
비 |
|
|
|
|
엘 |
|
0.52 |
|
|
엔 |
0.34 |
0.45 |
|
참고: A, B, L, N은 다른 인코더를 나타냅니다.
A= tamagawa 단일 회전 절대값 17비트 인코더
B=증분 2500ppr 광학 인코더
L=tamagawa 다중 회전 절대값 17비트 인코더
N=Nikon 다회전 절대값 24비트
반제품
스테퍼 모터와 서보 모터의 차이점:
스테퍼 모터는 많은 수의 극, 영구 자석에 의해 생성되는 자기 쌍 또는 전류를 가지고 있습니다.서보 모터에는 극이 거의 없습니다.각 극은 모터 샤프트에 자연스러운 정지 지점을 제공합니다.
저속에서 스테퍼 모터의 토크는 같은 크기의 서보 모터보다 큽니다.
스테퍼 모터 동작은 펄스 발생기에서 출력되는 지령 펄스 신호에 의해 동기화됩니다.이에 반해 서보모터의 동작은 지령펄스보다 늦어집니다.
이제 이 주제에 대해 질문이 있거나 전기 및 전자 프로젝트가 아래에 의견을 남기면 서보 미터의 작동에 대한 아이디어가 있습니다.
