| 브랜드 이름: | Hetai |
| 모델 번호: | ES40 |
| 모크: | 5 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

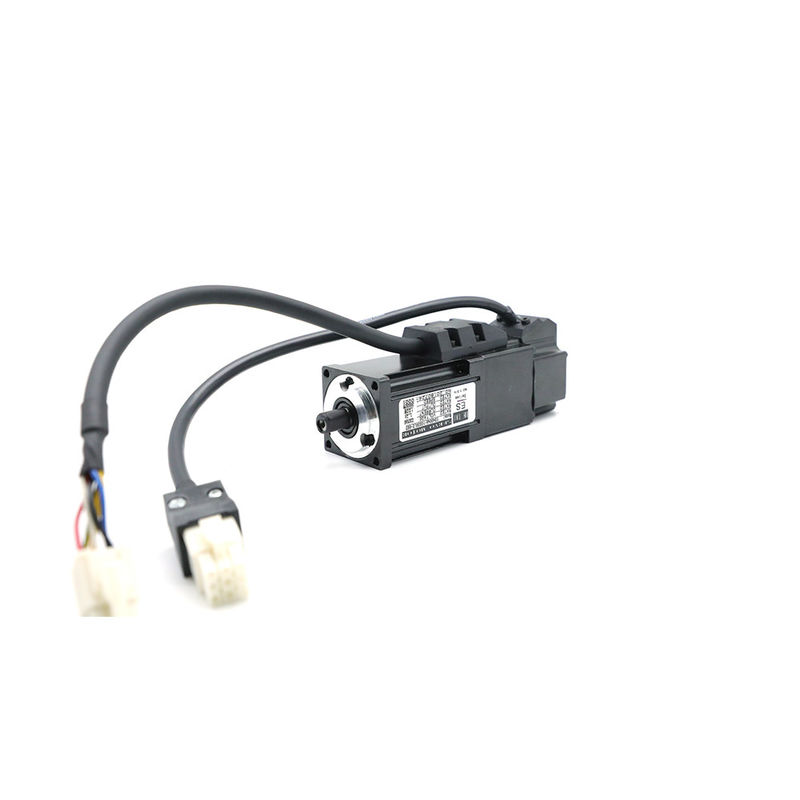

ES40 50-100W 전기는 0.32NM 3000 RPM 24V, 310V DC 극소 서보 모터고 정밀도를 평가했습니다
| 모델 ES 40 -48V (어떤 브레이크) | |||||||
| 정격 전력 | 최대 반경 방향 하중 | 최대 축방향 힘 | 중량 | 사프트형 | 샤프트 직경 | 피드백 장치 | 아니오 막대기의 |
| 100W | 120N | 60N | 0.75 | 키 샤프트 | φ8 | ― | 8개 막대기 |
| 모델 ES 40 -310V (어떤 브레이크) | |||||||
| 정격 전력 | 최대 반경 방향 하중 | 최대 축방향 힘 | 중량 | 사프트형 | 샤프트 직경 | 피드백 장치 | 아니오 막대기의 |
| 50W | 120N | 60N | 0.5 킬로그램 | 키 샤프트 | φ8 | 24개 비트 | 10개 막대기 |
| 100W | 120N | 60N | 0.5 킬로그램 | 키 샤프트 | φ8 | 17개 비트 | 8개 막대기 |
전기 규격서
|
모델 |
ES4004A-10D30A1 |
ES4004A-10D30L2 |
ES4005A-05S30N1-001 |
ES40004K-10D30L3 저전압 서보기구 |
|
정격 전력 (와트) |
100 |
100 |
50 |
100 |
|
정격 전압 |
310 |
310 |
310 |
24 |
|
정격 전류 (A) |
1.2 |
1.2 |
0.56 |
5.6 |
|
정격 속도 (RPM) |
3000 |
3000 |
3000 |
3000 |
|
정격 토크 (N.M) |
0.32 |
0.32 |
0.16 |
0.32 |
|
최대 토크 (N.M) |
0.96 |
0.96 |
0.48 |
0.9 |
|
역기전역 끊임없이 계속되는 (V/KRPM) |
16 |
16 |
16 |
6 |
|
토크 계수 (N.M/AMPS) |
0.265 |
0.265 |
0.265 |
0.057 |
|
회전자 관성 (KG.CM2) |
0.045 |
0.045 |
0.03 |
0.045 |
|
라인 간 저항 (Ω) |
11 |
11 |
23 |
0.6 |
|
라인 간 인덕턴스 (밀리헨리) |
8 |
8 |
16 |
0.86 |
|
기계적 시간상수 (MS) |
0.86 |
0.86 |
0.86 |
1.08 |
| 모델 | ES4004A-10D30N1 | ES4004A-10D30N2-001 | ES4004A-10D30L1 | ES4004A-10D30L2 | ES4005A-05S30N2-001 |
| 정격 전력 (와트) | 100 | 100 | 100 | 100 | 50 |
| 정격 전압 | 310 | 310 | 310 | 310 | 310 |
| 정격 전류 (A) | 1.2 | 1.2 | 1.2 | 1.2 | 0.56 |
| 정격 속도 (RPM) | 3000 | 3000 | 3000 | 3000 | 3000 |
| 정격 토크 (N.M) | 0.32 | 0.32 | 0.32 | 0.32 | 0.16 |
| 최대 토크 (N.M) | 0.96 | 0.96 | 0.96 | 0.96 | 0.48 |
| 역기전역 끊임없이 계속되는 (V/KRPM) | 16 | 16 | 16 | 16 | 16 |
| 토크 계수 (N.M/AMPS) | 0.265 | 0.265 | 0.265 | 0.265 | 0.265 |
| 회전자 관성 (KG.CM2) | 0.045 | 0.045 | 0.045 | 0.045 | 0.03 |
| 라인 간 저항 (Ω) | 11 | 11 | 11 | 11 | 23 |
| 라인 간 인덕턴스 (밀리헨리) | 8 | 8 | 8 | 8 | 16 |
| 기계적 시간상수 (MS) | 0.86 | 0.86 | 0.86 | 0.86 | 0.86 |
브레이크와 40 시리즈
| 핀 | 기능 |
컬러 |
| 1 | Ｕ | 빨강 |
| 2 | Ｖ | 백색 |
| 3 | Ｗ | 검정색 |
| 4 | Ｇ | 노랑 / 녹색 |
| 5 | 브레이크 | 노랑색 |
| 6 | 브레이크 | 청색 |
| 핀 | 기능 | 컬러 |
| 1 | OV | 검정색 |
| 2 | ||
| 3 | SD+ | 청색 |
| 4 | +5V | 빨강 |
| 5 | 만- | 브라운 / 검정색 |
| 6 | BAT+ | 브라운입니다 |
| 7 | SD- | 푸른 / 검정색 |
| 8 | / | |
| 9 | 국민 총수요 |
회색(차폐) |
| 타입 | 40 | ||
| 힘 |
50W |
100W | |
| 부호기 | |||
| Ｌ (밀리미터) |
A | 127 | |
| 비 | |||
| Ｌ | 127 | ||
| 엔 | 95 | 155 | |
| 타입 | 40 | ||
| 힘 | 50W | 100W | |
| 부호기 | |||
|
중량 |
A | 0.72 | |
| 비 | |||
| Ｌ | 0.72 | ||
| 엔 | 0.58 | 0.76 | |
기록 : A, 비, Ｌ, 엔은 다른 부호기를 언급합니다.
A= 타마가와 단일 회전 절대치 17 비트 인코더
B=incremental 2500ppr 광 부호기
L=tamagawa 다중-회선 절대치 17 비트 인코더
N=Nikon 다중-회선 절대치 24 비트
브레이크 없이
| 핀 | 기능 |
컬러 |
| 1 | Ｕ | 빨강 |
| 2 | Ｖ | 백색 |
| 3 | Ｗ | 검정색 |
| 4 | Ｇ | 노랑 / 녹색 |
| 핀 | 기능 | 컬러 |
| 1 | NC | |
| 2 | SD | 청색 |
| 3 | SD- | 자줏빛 |
| 4 | 프크크 | 백색 |
| 5 | 국민 총수요 | 검정색 |
| 6 | 차폐 | |
|
타입 |
40 |
||
|
힘 |
50W |
100W |
|
|
부호기 |
|||
|
Ｌ |
A |
|
91.5 |
|
비 |
|
|
|
|
Ｌ |
|
97 |
|
|
엔 |
65 |
85 |
|
|
타입 |
40 |
||
|
힘 |
50W |
100W |
|
|
부호기 |
|||
|
중량 |
A |
|
0.48 |
|
비 |
|
|
|
|
Ｌ |
|
0.52 |
|
|
엔 |
0.34 |
0.45 |
|
기록 : A, 비, Ｌ, 엔은 다른 부호기를 언급합니다.
A= 타마가와 단일 회전 절대치 17 비트 인코더
B=incremental 2500ppr 광 부호기
L=tamagawa 다중-회선 절대치 17 비트 인코더
N=Nikon 다중-회선 절대치 24 비트
