| 브랜드 이름: | Hetai |
| 모델 번호: | 57BL03B |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

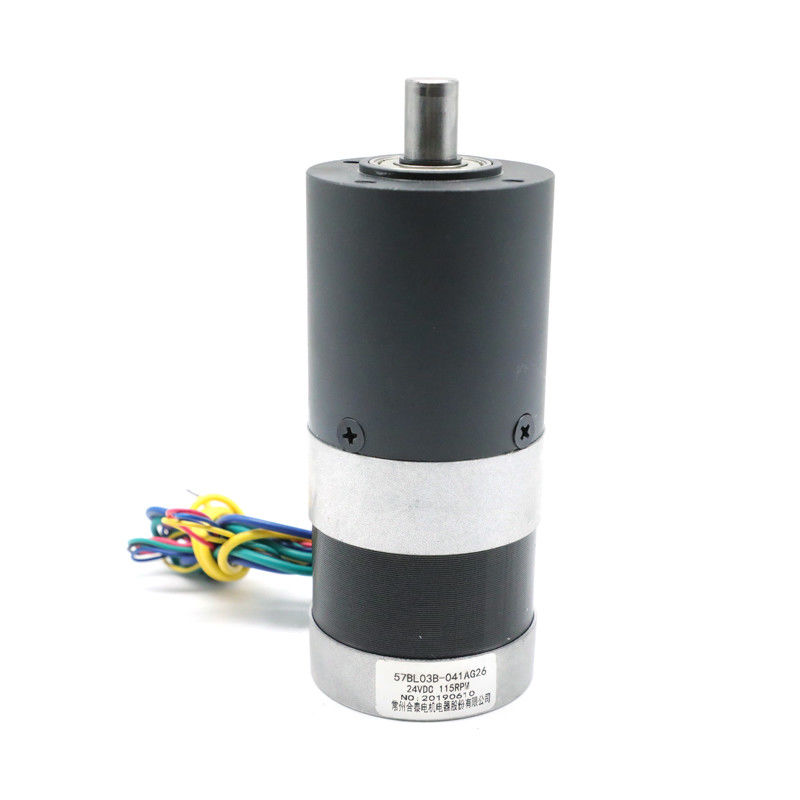

57BL03B-041AG26 마이크로 저소음 분자 금속공학 기어 NEMA23 브러시리스 DC 모터
긴 사용 수명을 가진 넓은 속도 비율
57BL03B-041AG263단계 57mm dc 브러쉬리스 모터와 56mm 행성 변속기가 있습니다.오우더 금속공학. 장갑 베어링을 사용한다. 기어박스 출력 샤프트의 광선 부하 (프랑지에서 10mm) 는 450N이며 샤프트의 축 부하는 200N이다.
같은 용량으로, 우리의 파우더 금속공학 행성 변속기는 전통적인 변속기보다 더 긴 수명을 가지고 있습니다.주요 측면은 모든 기계 시스템에서 효율성과 신뢰성을 향상시키는 것입니다..
전기 사양:
| 모델 | ||
| 제조 모델 | 57BL03B-041AG26 | |
| 단계 수 | 단계 | 3 |
| 폴란드인 수 | 폴란드인 | 4 |
| 줄과 줄의 저항 | OHMS | 0.8 |
| 명소 전압 | VDC | 24 |
| 부하 속도 없음 | RPM | 4000 |
| 부하 전류가 없습니다. | 앰프 | 0.6 |
| 가속도 | Rpm | 3000±200 |
| 가속 전류 | A | 0.6 |
| 등급 토크 | N.m | 0.18 |
| 등급 전력 | W | 57 |
| 피크 토크 | N.m | 0.54 |
| 토크 상수 | N.m/A | 0.057 |
| 역 EMF 상수 | V/kRPM | 5.9 |
| 몸길이 | mm | 56.5 |
| 무게 | 1kg | 0.56 |
| 플래네타리 기어와 함께 모터 사양 | ||
| 등급토크 | N.m | 3.3 |
| 가속도 | Rpm | 115±10% |
| 비율 | 26:1 | |
*특별 요청에 따라 제품을 사용자 정의 할 수 있습니다.
배선 다이어그램
| 기능 | 색상 | |
| +5V | 빨간색 | UL1007 26AWG |
| 홀 A | 노란색 | |
| B 홀 | 녹색 | |
| 홀 C | 파란색 | |
| GND | 검은색 | |
| 단계 A | 노란색 | UL1015 22AWG |
| 단계 B | 녹색 | |
| 단계 C | 파란색 |
기계적 차원
바깥 지름 56mm파우더 금속
| 주택 재료 | 출력 상태의 베어링 | 방사선 부하 (플랜지에서 10mm) N | 셰프트 축 부하 (N) | 셰프트 프레스-피트 힘 최대 (N) | 셰프트의 방사성 플레이 (mm) | 셰프트의 추진력 (mm) | 무부하 상태에서의 역반응 (°) |
| 파우더 금속 | 수갑 베어링 | ≤ 450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정차 용납 모터크 (Nm) | 최대 순간적 허용 토크 (Nm) | 효율성 % |
길이 L (mm) |
무게 (g) | 기어 열차 수 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 여호와 의 증인, 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 18 월 | ||||||
| 1/26 | ||||||
| 4/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
기계적 차원
행성 변속기 (epicyclic gearbox) 라고도 불리는 행성 변속기 (planetary gearbox) 는 모션 컨트롤에서 사용할 수 있는 가장 흥미로운 변속기 유형 중 하나입니다.그들은 종종 자동차에서 자동 변속기의 중요한 부분으로 사용됩니다..
행성 기어박스 는 어떻게 작동 합니까?
기어들의 정렬은 태양계를 중심으로 행성이 돌고 있는 우리 태양계와 비교할 수 있습니다.
