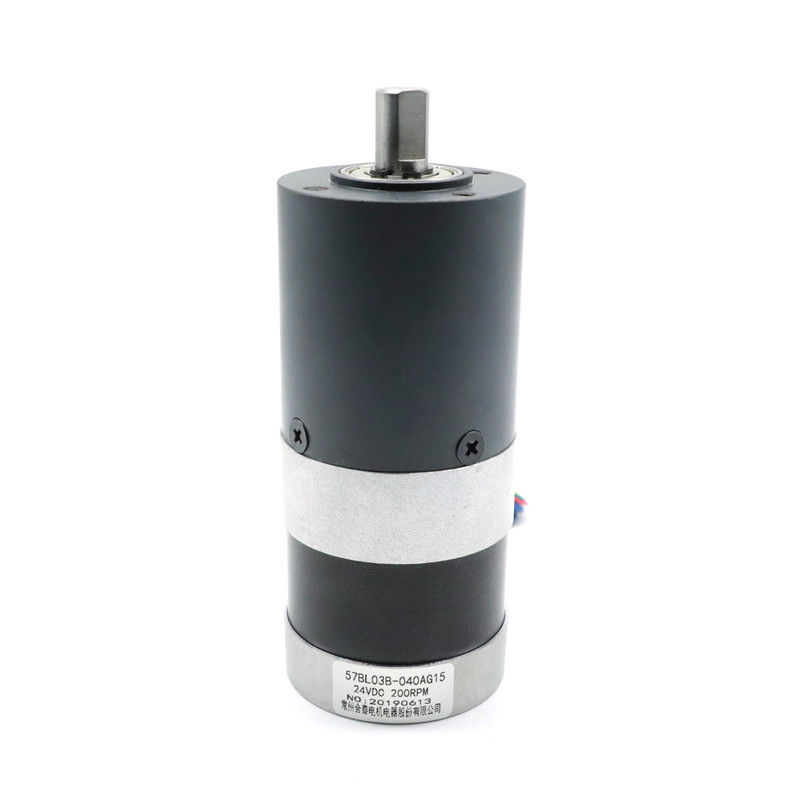

57BL03B-040AG15 NEMA 23 저소음 2 N.m 유성 기어박스 모터 브러시리스
| 모델 | 주변 온도 | 감속비 | 기어박스 하우징 재질 | 출력 베어링 |
| 57BL03B-039AG6 | -20°C-50°C | 6:1 | 분말 야금 | 볼 베어링 |
| 57BL03B-040AG15 | -20°C-50°C | 15:1 | 분말 야금 | 볼 베어링 |
| 57BL03B-041AG26 | -20°C-50°C | 26:1 | 분말 야금 | 볼 베어링 |
전기 사양
| 모델 | ||
| 제조사 모델 | 57BL03B-040AG15 | |
| 위상 수 | 위상 | 3 |
| 극 수 | 극 | 4 |
| 선간 저항 | 옴 | 0.8 |
| 정격 전압 | VDC | 24 |
| 무부하 속도 | RPM | 4000 |
| 무부하 전류 | 암페어 | 0.6 |
| 정격 속도 | Rpm | 3000±200 |
| 정격 전류 | A | 0.6 |
| 정격 토크 | N.m | 0.18 |
| 정격 출력 | W | 57 |
| 최대 토크 | N.m | 0.54 |
| 토크 상수 | N.m/A | 0.057 |
| 역기전력 상수 | V/kRPM | 5.9 |
| 본체 길이 | mm | 56.5 |
| 무게 | Kg | 0.56 |
| 유성 기어 포함 모터 사양 | ||
| 정격 토크 | N.m | 1.9 |
| 정격 속도 | Rpm | 200±10% |
| 비율 | 15:1 | |
*특수 요청 시 제품 맞춤 제작 가능.
배선도
| 기능 | 색상 | |
| +5V | 빨간색 | UL1007 26AWG |
| 홀 A | 노란색 | |
| 홀 B | 녹색 | |
| 홀 C | 파란색 | |
| GND | 검은색 | |
| 위상 A | 노란색 | UL1015 22AWG |
| 위상 B | 녹색 | |
| 위상 C | 파란색 |
기계적 치수
외경 56mm분말 야금
| 하우징 재질 | 출력 베어링 | 레이디얼 하중(플랜지에서 10mm) N | 축 방향 하중(N) | 축 프레스 끼워맞춤 최대 힘(N) | 축의 레이디얼 틈(mm) | 축의 스러스트 틈(mm) | 무부하 시 백래시(°) |
| 분말 야금 | 슬리브 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감속비 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 효율% |
길이 L (mm) |
무게(g) | 기어 단 수 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
기계적 치수
유성 기어는 기존 기어에 비해 가격이 약간 비쌉니다. 하지만 높은 ROI를 보장합니다.
설계는 상당히 복잡하지만 효율적이며 유지보수가 용이합니다.
이를 통해 유성 기어박스가 많은 장점을 가지고 있음을 알 수 있습니다.
