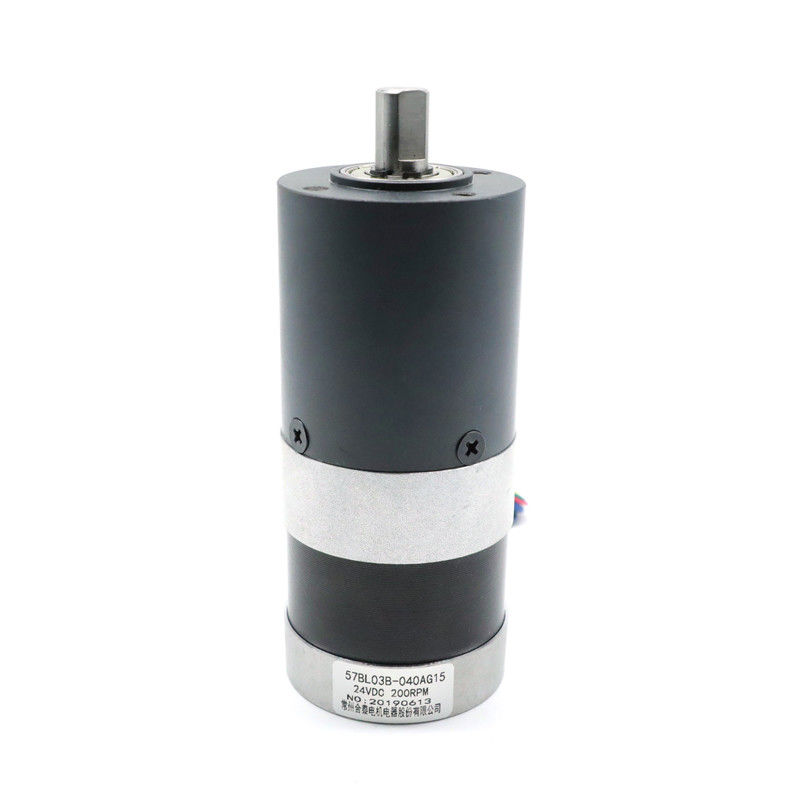

블디시 브러시리스 직류 전동기 Nema 23 행성 트렌스미션 2 NM 57BL03B 040AG15
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Hetai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 57BL03B-040AG15 |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 28-31 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 5000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 붓을 쓸 필요가 없는 기어박스 모터 | 와인딩 타입 | 스타 |
|---|---|---|---|
| 홀 효과 각 | 120' 전기각 | 절연류 | 비 |
| 대기 온도 | -20C~+50C | 절연 저항 | 100MΩ Min.500VC DC |
| 절연 내력 | 600VAC 1 분 | 보호 수준 | IP40 |
| 평가된 허용한도 토크 | 8 N.m | 기어 행렬의 수 | 2 |
| 하이 라이트 | 57BL03B 블디시 브러시리스 직류 전동기 Nema 23,Nema 23 행성 트렌스미션 57BL03B,57BL03B Nema 23 행성 트렌스미션 |
||
제품 설명
붓을 쓸 필요가 없는 57BL03B-040AG15 NEMA 23 저소음 2 N.m 행성 트렌스미션 모터
| 모델 | 대기 온도 | 감소율 | 기어박스 하우징 소재 | 출력에 지탱하기 |
| 57BL03B-039AG6 | -20C-50C | 6:1 | 분말 야금 | 볼 베어링 |
| 57BL03B-040AG15 | -20C-50C | 15:1 | 분말 야금 | 볼 베어링 |
| 57BL03B-041AG26 | -20C-50C | 26:1 | 분말 야금 | 볼 베어링 |
전기 규격서
| 모델 | ||
| 제작 모형 | 57BL03B-040AG15 | |
| 위상수 | 단계 | 3 |
| 극수 | 막대기 | 4 |
| 라인 투 라인 저항 | 오옴 | 0.8 |
| 공칭 전압 | VDC | 24 |
| 어떤 부하 속도 | RPM | 4000 |
| 무부하 전류 | Amps | 0.6 |
| 정격 속도 | Rpm | 3000±200 |
| 정격 전류 | A | 0.6 |
| 정격 토크 | N.m | 0.18 |
| 정격 전력 | Ｗ | 57 |
| 최대 토크 | N.m | 0.54 |
| 토크 계수 | N.m/A | 0.057 |
| 역기전역 상수 | V/kRPM | 5.9 |
| 본체 길이 | 밀리미터 | 56.5 |
| 중량 | Kg | 0.56 |
| 유성 기어와 모터 사양 | ||
| 정격 토크 | N.m | 1.9 |
| 정격 속도 | Rpm | 200±10% |
| 비율 | 15:1 | |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
| 기능 | 색 | |
| +5V | 빨강 | UL1007 26AWG |
| 홀 A | 노랑색 | |
| HALLB | 그린 | |
| HALLC | 청색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 노랑색 | UL1015 22AWG |
| 위상 B | 그린 | |
| 위상 C | 청색 |
기계적인 차원
지름 56 밀리미터 분말 야금 바깥쪽에
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% |
길이 Ｌ (밀리미터) |
중량(g) | 기어 행렬의 수 |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
기계적인 차원
유성 기어는 전통적 기어와 비교하여 조금 비쌉니다. 그러나, 그들은 높은 ROI를 보증합니다.
디자인은 그들이 유지하기 위해 효율적이고 여전히 쉬운 사실상 복잡한 천달러입니다.
이것으로부터, 행성 트렌스미션이 여러 가지 장점을 가지는지 당신은 볼 수 있습니다.
