| 브랜드 이름: | Hetai |
| 모델 번호: | 42BLY01A-002AG5 |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

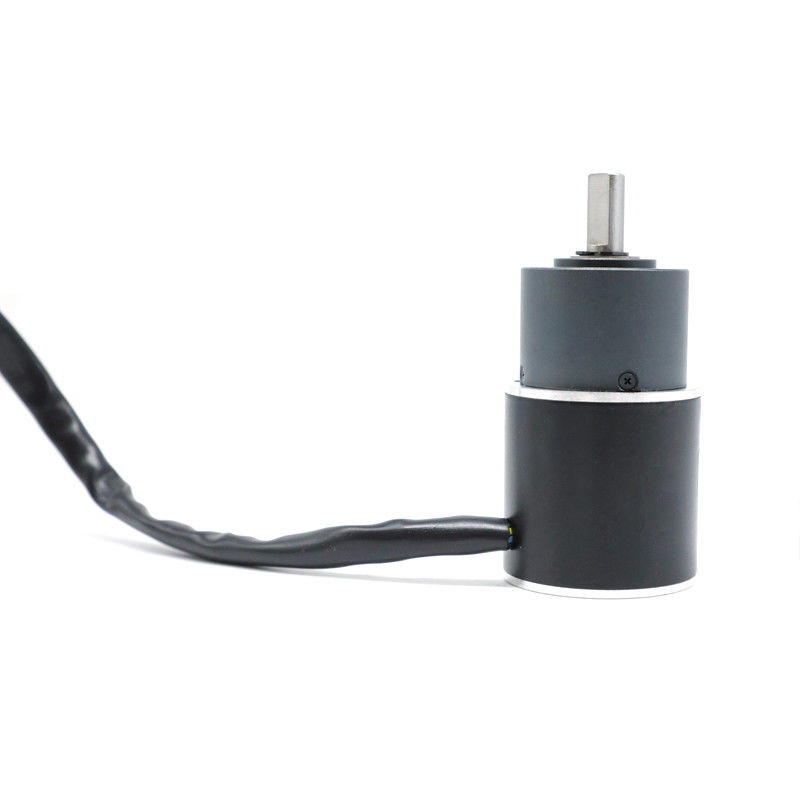

42BLY01A-002AG5 NEMA 17 유성 기어박스가 있는 브러시리스 모터 700 RPM
42BLY01A 모터분말 야금 36mm 유성 기어 박스, 전체 출력 토크는 0.16Nm, 700RPM 속도 및 12W입니다. 더 높은 토크가 필요한 경우 더 높은 감속비를 선택할 수 있습니다.감속비의 3단계 중에서 선택할 수 있으며 이를 기어 트레인 수라고도 합니다.첫 번째 단계 비율은 1/4 및 1/5로 구성됩니다.두 번째 단계의 비율은 1/16, 1/20, 1/25입니다.세 번째 단계에는 1/53, 1/62, 1/76, 1/94, 1/117이 있습니다.감속비가 높을수록 속도는 낮아지고 토크는 높아집니다.
전기 사양
| 모터 부품 | ||
| 제조 모델 | 42BLY01A-002AG5 | |
| 단계 수 | 단계 | 삼 |
| 극의 수 | 폴란드 | 4 |
| 선간 저항 | 옴즈 | 5 |
| 공칭 전압 | VDC | 24 |
| 무부하 속도 | RPM | 4800 |
| 무부하 전류 | 앰프 | 0.25 |
| 정격 속도 | RPM | 3500±200 |
| 정격 토크 | Nm | 0.04 |
| 피크 토크 | Nm | 0.12 |
| 토크 상수 | Nm/A | 0.043 |
| 역기전력 상수 | V/kRPM | 4.4 |
| 몸 길이 | mm | 42 |
| 무게 | 킬로그램 | 0.3 |
| 유성 기어 사양 | ||
| 정격 토크 | Nm | 0.16 |
| 정격 속도 | RPM | 700±10% |
| 정격 전력 | 여 | 12 |
| 비율 | 5:1 | |
* 제품은 특별 요청에 따라 사용자 정의할 수 있습니다.
배선도
| 함수 | 색깔 | |
| +5V | 빨간 | UL1007 26AWG |
| A홀 | 노랑 | |
| 할브 | 초록 | |
| 할크 | 푸른 | |
| 접지 | 검정 | |
| 단계 A | 노랑 | UL3265 22AWG |
| B단계 | 초록 | |
| 단계 C | 푸른 |
기계적 치수
GEARBOX PART 전기 사양:
36mm 분말 야금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 분말 야금 | 슬리브 베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% | 길이(mm) | 무게(g) | 기어 트레인의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 삼 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
압입
기어박스 어셈블리
