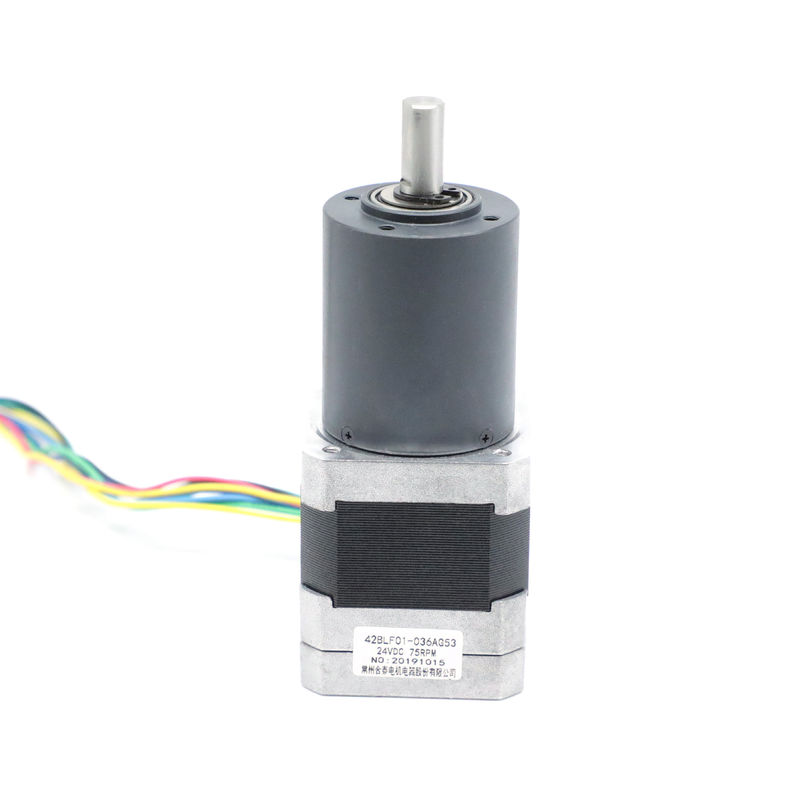

속도 환원제 75 RPM과 NEMA 17 극소 기어박스 브러쉬리스 모터

원래 장소 중국
브랜드 이름 Hetai
인증 CE ROHS ISO
모델 번호 42BLF01-036AG53
최소 주문 수량 50
가격 USD
포장 세부 사항 안쪽 거품 박스, 팔레트와 통
배달 시간 28-31
지불 조건 L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력 5000 PC / 달

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
상품 이름 붓을 쓸 필요가 없는 기어박스 모터 와인딩 타입 스타
홀 효과 각 120' 전기각 절연류
대기 온도 -20C~+50C 절연 저항 100MΩ Min.500VC DC
절연 내력 600VAC 1 분 정격 속도 75±10% RPM
정격 토크 2.17 별거 안 해 보호 수준 IP40
하이 라이트

붓을 쓸 필요가 없는 행성 기어 들 모우터

,

NEMA 17 극소 기어박스 브러쉬리스 모터

,

브러시리스 직류 유성 기어 모터

메시지를 남겨주세요
제품 설명

NEMA 17 마이크로 DC 브러시리스 모터(분말 야금 기어박스 감속기 75RPM 포함)

모델 주변 온도 감소율 기어박스 하우징 재질 출력 시 베어링 전압(V) 전력(W) 속도(RPM)
42BLF01-023AG13 -20℃-50℃ 13:1 분말 야금 볼 베어링 24 19 308
42BLF01-027AG16 -20℃-50℃ 16:1 분말 야금 볼 베어링 24 19 250
42BLF01-035AG25 -20℃-50℃ 25:1 분말 야금 볼 베어링 24 17 160
42BLF01-036AG53 -20℃-50℃ 53:1 분말 야금 볼 베어링 24 17 75

유성 기어박스 애플리케이션

차량의 변속기 용도뿐만 아니라 유성 기어박스는 다양한 산업 분야에서 다양한 용도로 사용됩니다.높은 정밀도와 높은 토크 대 체적 비율을 제공하여 다음과 같은 응용 분야에 적합합니다.토크 증가, 속도 감소, 정확한 위치 지정 및 재현 가능한 기계 제어.



전기 사양:

    모델
제조 모델 42BLF01-036AG53
단계 수 단계
극의 수 폴란드 8
선간 저항 옴즈 2.2
공칭 전압 VDC 24
무부하 속도 RPM 5000±10%
무부하 전류 앰프 0.5
정격 속도 RPM 4000±10%
정격 전류 NS 0.5
정격 토크 Nm 0.063
정격 전력 26
피크 토크 Nm 0.063
피크 전류 앰프 0.5
토크 상수 Nm/A 0.046
역기전력 상수 V/kRPM 4.8
몸 길이 mm 47
무게 킬로그램 0.30
유성 기어가 있는 모터 사양
정격토크 Nm 2.17
정격 속도 RPM 75±10%
비율   53:1

* 제품은 특별 요청에 따라 사용자 정의할 수 있습니다.





배선도



기능 색상
+5V 빨간색 UL1007 26AWG




A홀 노란색
할브 초록
할크 파란색
접지 검은 색
단계 A 노란색 UL3265 22AWG


B단계 초록
단계 C 파란색



기계적 치수

속도 환원제 75 RPM과 NEMA 17 극소 기어박스 브러쉬리스 모터 0

36mm 분말 야금

하우징 자재 출력 시 베어링 레이디얼 하중(플랜지에서 10mm)N 축방향 하중(N) 샤프트 압입력 max(N) 샤프트의 레이디얼 플레이(mm) 샤프트의 스러스트 플레이(mm) 무부하 시 백래시(°)
분말 야금 슬리브 베어링 ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



감소율 정격 허용 토크(Nm) 최대 순간 허용 토크(Nm) 능률% 길이(mm) 무게(g) 기어 트레인의 수
1/4 0.3 1.0 81% 24.8 145 1
1/5
1/16 1.2 3.5 72% 32.4 173 2
1/20
1/25
1/53 2.5 7.5 65% 41.9 213
1/62
1/76
1/94
1/117



다음을 포함한 애플리케이션



휠 드라이브

드라이브 추적

컨베이어

슬루 드라이브

호이스트 드라이브

혼입

윈치 드라이브

슬리퍼

코일 튜빙 인젝터

오거 및 드릴링 드라이브

커터 헤드 드라이브
