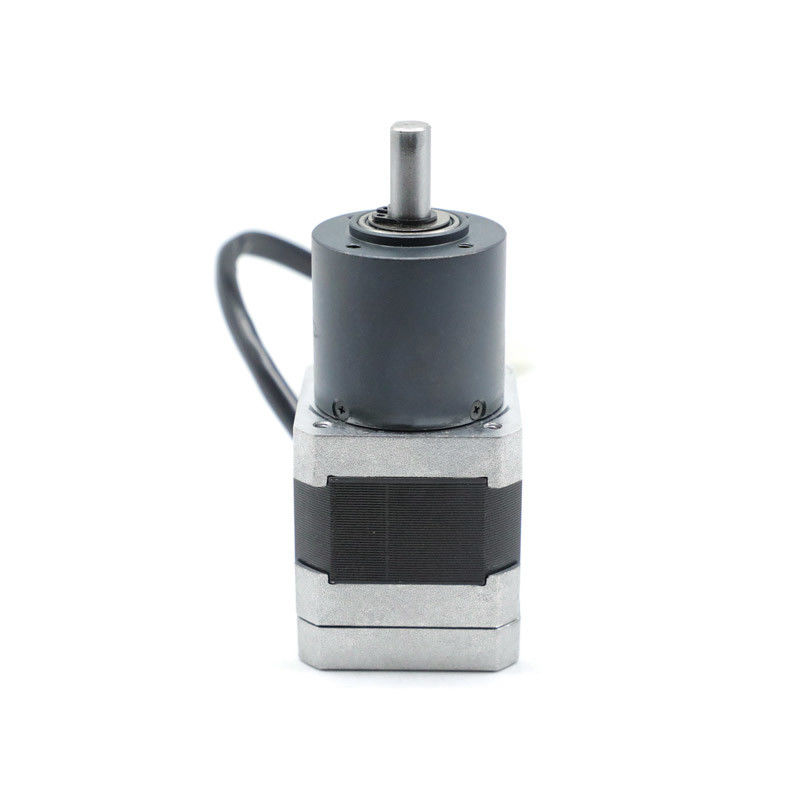

Dc 24v 기어 감소 모터 NEMA 17 브러쉬리스 모터 36 밀리미터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Hetai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 42BLF01-023AG13 |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 28-31 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 5000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 붓을 쓸 필요가 없는 기어박스 모터 | 와인딩 타입 | 스타 |
|---|---|---|---|
| 홀 효과 각 | 120' 전기각 | 절연류 | 비 |
| 대기 온도 | -20C~+50C | 절연 저항 | 100MΩ Min.500VC DC |
| 절연 내력 | 600VAC 1 분 | 보호 수준 | IP40 |
| 정격 토크 | 0.66 N.m | 감소 비율 | 1/13년 |
| 하이 라이트 | 24 볼트 dc 기어 감소 모터,nema 17 24vdc 36 밀리미터,NEMA 17 브러쉬리스 모터 36 밀리미터 |
||
제품 설명
42BLF01-023AG13 NEMA 17 dc 마이크로 브러시리스 모터 감속 기어 박스 36mm
| 모델 | 감소율 | 기어박스 하우징 재질 | 출력 시 베어링 | 전압(V) | 전력(W) | 속도(RPM) |
| 42BLF01-023AG13 | 13:1 | 분말 야금 | 볼 베어링 | 24 | 19 | 308 |
| 42BLF01-027AG16 | 16:1 | 분말 야금 | 볼 베어링 | 24 | 19 | 250 |
| 42BLF01-035AG25 | 25:1 | 분말 야금 | 볼 베어링 | 24 | 17 | 160 |
| 42BLF01-036AG53 | 53:1 | 분말 야금 | 볼 베어링 | 24 | 17 | 75 |
전기 사양:
| 모델 | ||
| 제조 모델 | 42BLF01-023AG13 | |
| 단계 수 | 단계 | 삼 |
| 극의 수 | 폴란드 | 8 |
| 선간 저항 | 옴즈 | 2.2 |
| 공칭 전압 | VDC | 24 |
| 무부하 속도 | RPM | 5000±10% |
| 무부하 전류 | 앰프 | 0.5 |
| 정격 속도 | RPM | 4000±10% |
| 정격 전류 | ㅏ | 0.5 |
| 정격 토크 | Nm | 0.063 |
| 정격 전력 | 여 | 25 |
| 피크 토크 | Nm | 0.189 |
| 피크 전류 | 앰프 | 1.5 |
| 토크 상수 | Nm/A | 0.042 |
| 역기전력 상수 | V/kRPM | 4.4 |
| 몸 길이 | mm | 47 |
| 무게 | 킬로그램 | 0.30 |
| 유성 기어가 있는 모터 사양 | ||
| 정격 토크 | Nm | 0.66 |
| 정격 속도 | RPM | 307 |
| 비율 | 13:1 | |
* 제품은 특별 요청에 따라 사용자 정의할 수 있습니다.
배선도
| 함수 | 색깔 | |
| +5V | 빨간 | UL1007 26AWG |
| A홀 | 노랑 | |
| 할브 | 초록 | |
| 할크 | 푸른 | |
| 접지 | 검정 | |
| 단계 A | 노랑 | UL3265 22AWG |
| B단계 | 초록 | |
| 단계 C | 푸른 |
기계적 치수
36mm 분말 야금
| 하우징 자재 | 출력 시 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 축방향 하중(N) | 샤프트 압입력 max(N) | 샤프트의 레이디얼 플레이(mm) | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 분말 야금 | 슬리브 베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 정격 허용 토크(Nm) | 최대 순간 허용 토크(Nm) | 능률% | 길이(mm) | 무게(g) | 기어 트레인의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 삼 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
유연하고 안정적인 동력 전달 시스템을 보장하는 유성 기어박스
이 기어박스는 다양한 출력과 비율을 제공하므로 많은 산업 분야의 대부분의 응용 분야에 완벽한 선택이 됩니다.
스플릿 리벳팅
