| 브랜드 이름: | Hetai |
| 모델 번호: | 36BLY01E-001AG94 |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

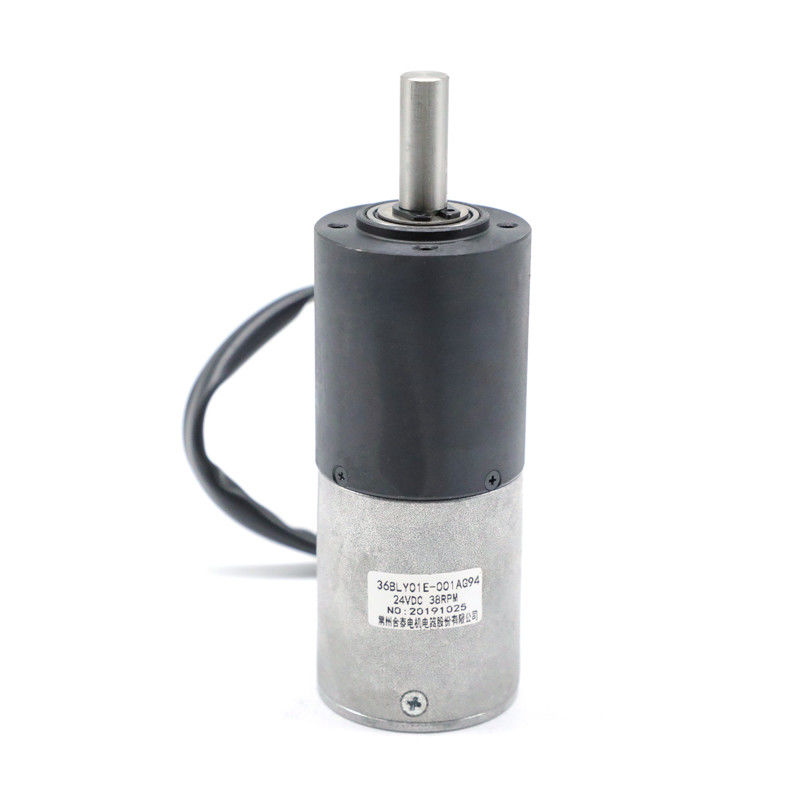

36BLY01E-001AG94 NEMA 14 행성 트렌스미션 모터스 작은 칫수 2 N.m 고효율
36BLY01E-001AG94는 분말 야금 기어박스를 사용하고 있습니다. 모터 36BLY01E의 정격 토크는 감소율 1:94 기어박스로 설치되는 0.03NM입니다, 토크가 2 NM까지 오를 수 있습니다. 한편 3500 rpm의 속도는 38 rpm으로 감소합니다. 그것은 또한 기타 환원 비율과 조화를 이룰 수 있습니다 :
단계 1
1/4, 1/5
단계 2
1/16, 1/20, 1/25
단계 3
1/53, 1/62, 1/76, 1/94, 1/117
기어박스에 대한 더 많은 세부사항을 보기 위해 스크롤을 내리세요
전기 규격서 :
| 모델 | ||
| 제작 모형 | 36BLY01E-001AG94 | |
| 위상수 | 단계 | 3 |
| 극수 | 막대기 | 4 |
| 라인 투 라인 저항 | 오옴 | 6.4 |
| 공칭 전압 | VDC | 24 |
| 어떤 부하 속도 | RPM | 4800 |
| 무부하 전류 | Amps | 0.32 |
| 정격 속도 | Rpm | 3500±200 |
| 정격 전류 | A | 0.32 |
| 정격 토크 | N.m | 0.03 |
| 정격 전력 | Ｗ | 11 |
| 최대 토크 | N.m | 0.09 |
| 토크 계수 | N.m/A | 0.015 |
| 역기전역 상수 | V/kRPM | 1.6 |
| 본체 길이 | 밀리미터 | 42 |
| 중량 | Kg | 0.16 |
| 유성 기어와 모터 사양 | ||
| 정격 토크 | N.m | 2 |
| 정격 속도 | Rpm | 38 |
| 비율 | 94:1 | |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
| 기능 | 색 | |
| +5V | 빨강 |
UL1332 26AWG
|
| 홀 A | 청색 | |
| 홀 비 | 그린 | |
| 홀 Ｃ | 백색 | |
| 국민 총수요 | 검정색 | |
| 위상 A | 브라운입니다 | |
| 위상 B | 노랑색 | |
| 위상 C | 오렌지 |
기계적인 차원
기어박스부 전기 규격서 :
36 밀리미터 분말 야금
| 하우징 소재 | 출력에 지탱하기 | 플랜지로부터) 경하중 (10mm 엔 | 샤프트 굴대 로드(N) | 샤프트 가압장착 힘 max(N) | 샤프트(MM)의 레이디얼 플레이 | 샤프트(MM)의 공세 행위 | 무부하에 있는 반발 (') |
| 분말 야금 | 슬리브베어링 | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| 감소율 | 평가된 허용한도 토크 (Nm) | 최대 순간적 허용한도 토크 (Nm) | Efficiency% | 길이 (밀리미터) | 중량(g) | 기어 행렬의 수 |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
어떻게 행성 트렌스미션이 일합니까?
기어의 정렬은 행성들이 태양, 그러므로 이름 행성 트렌스미션을 중심 주제로 삼는 우리의 태양계와 비교될 수 있습니다.
행성 트렌스미션의 가운데에, -또한 중심 기어로 알려진 선 기어가 있습니다. 이것은 종종 입력 기어입니다. 외부 주위에, 2 또는 더 많은 유성 기어가 있거나 외부의가 연결됩니다. 행성의 곁에 있는 것 형성을 종합하는 링기어가 있다고 연결됩니다. 유성 기어는 차례로 출력 축에 연결되는 캐리어로 연결됩니다.
