| 브랜드 이름: | HeTai |
| 모델 번호: | 57BL |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 25 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

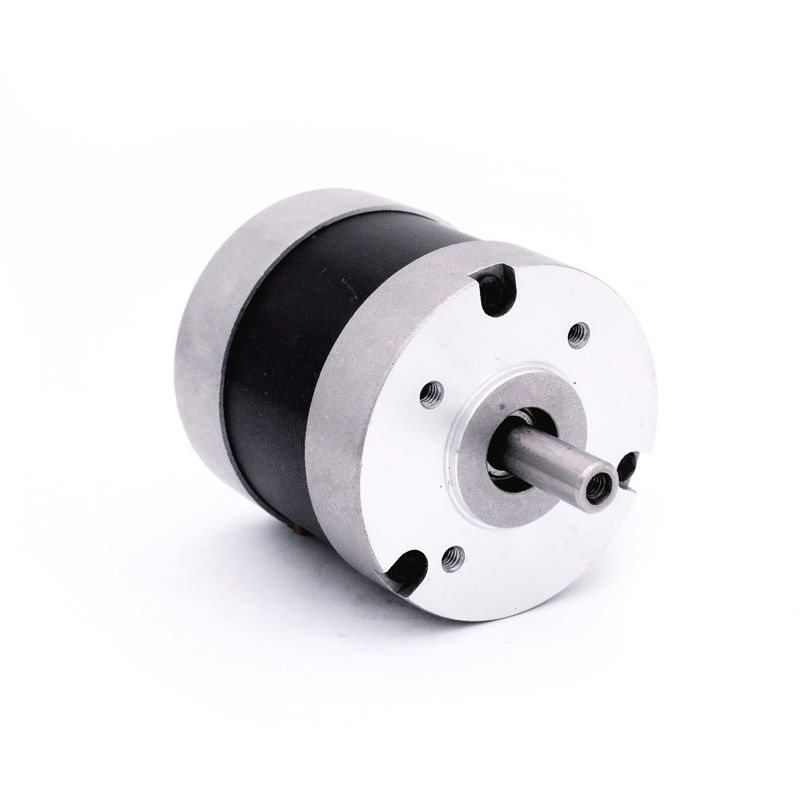

붓을 쓸 필요가 없는 57BL 138W 마이크로 1.32N.M CE ROHS ISO 특화 비엘디씨 모터
57BL 시리즈는 원통형 몸체와 일종의 비엘디씨 모터입니다. 속도는 2500 rpm-3000rpm에 이르고 있고 정격 토크가 0.057부터 0.44 NM 까지입니다.
| 상품 이름 | 브러시리스 직류 전동기 | 와인딩 타입 | 스타 |
|---|---|---|---|
| 홀 효과 각도 | 120' 전기각 | 절연류 | 비 |
| ip 레벨 | IP40 | 절연 저항 | 100MΩ Min.500VC DC |
| 절연 내력 | 600VAC 1 분 | 대기 온도 | -20C~+50C |
| 최대 반경 방향 하중 | 75N (전면 플랜지로부터의 10mm) | 최대 축방향 힘 | 15N |
전기 규격서 :
| 모델 | 모델 | 모델 | 모델 | 모델 | 모델 | ||
| 상술 | 유닛 | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| 위상수 | 단계 | 3 | 3 | 3 | 3 | 3 | 3 |
| 극수 | 막대기 | 4 | 4 | 4 | 4 | 4 | 4 |
| 정격 전압 | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| 정격 속도 | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 정격 전류 | A | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| 정격 토크 | N.m | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| 정격 전력 | Ｗ | 15 | 34.5 | 56 | 69 | 104 | 138 |
| 최대 토크 | N.m | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| 피이크 전류 | Amps | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| 토크 계수 | N.m/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| 역기전역 상수 | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| 본체 길이 | 밀리미터 | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| 중량 | Kg | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
*Products는 특별한 요청에 의해 맞춤화될 수 있습니다.
배선도
| 기능 | 색 | ||
| +5V | 빨강 | UL1007 26AWG | |
| 홀 A | 노랑색 | ||
| HALLB | 그린 | ||
| HALLC | 청색 | ||
| 국민 총수요 | 검정색 | ||
| 위상 A | 노랑색 | UL1015 20AWG | |
| 위상 B | 그린 | ||
| 위상 C | 청색 | ||
기계적인 차원
이 모든 우위를 기반으로, 우리의 기업은 하이브리드 스텝핑 모터, DC 브러시리스 모터, 서보 모터, 기어박스 모터스와 기타를 생산하는 것을 전문으로 합니다. 제품은 로봇, 패킹 머신, 섬유 기계, 기계, 지적 물류관리 장비를 출력한 의료 기계에서 적용됩니다... 헤다는 또한 그것의 제품을 미국, 유럽, 동남 아시아와 다재다능한 중국에게 보냅니다.
비엘디씨 모터는 취하고, 그들을 하나의 장치에 결합시킵니다. 그것은 장수, 저보수, 조용한 작동과 교류 전동기의 가변성 속도 능력을 가집니다 ; 직류 전동기의 높은 시동 토크와 선 속도 토크 곡선 ; 그리고 양쪽 AC과 직류 전동기와 같이, 그것은 기어박스와 잘 작동합니다. 브러시리스 직류 전동기는 고출력 밀도를 가지고 있고 만능 모터에 버금가고 그들이 65 내지 80 %의 최고 근무 평정 제도를 가지고 있습니다.
