| 브랜드 이름: | Hetai |
| 모델 번호: | 33BL01C |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

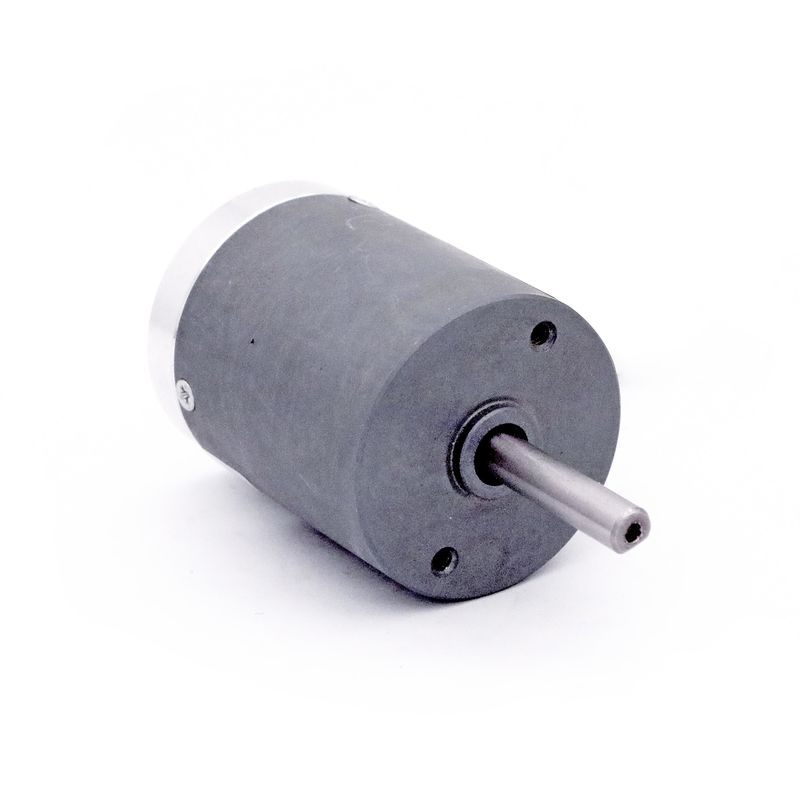

33BL 3상 24V 4000RPM 2A 마이크로 전기 브러시리스 DC 모터
| 상품명 | 브러시리스 DC 모터 | 권선 유형 | 별 |
|---|---|---|---|
| 홀 효과 각도 | 120° 전기각 | 절연 등급 | 비 |
| 주변 온도 | -20℃~+50℃ | 절연 저항 | 100MΩ 최소 500VC DC |
| 유전 강도 | 600VAC 1분 | 최대 반경 방향 힘 | 15N(전면 플랜지에서 10mm) |
| 최대 축력 | 10N | 보호 수준 | IP40 |
33BL 시리즈의 경우 가볍고 공간 절약적이어서 설치 공간이 협소한 사람들에게 매우 적합합니다.
전기 사양:
| 모델 | ||
| 사양 | 단위 | 33BL01C |
| 단계 수 | 단계 | 삼 |
| 극의 수 | 폴란드 | 4 |
| 정격 전압 | VDC | 24 |
| 정격 속도 | RPM | 4000 |
| 정격 전류 | ㅏ | 0.43 |
| 정격 토크 | Nm | 0.02 |
| 정격 전력 | 여 | 8.3 |
| 피크 토크 | mN.m | 0.06 |
| 피크 전류 | 앰프 | 1.3 |
| 토크 상수 | Nm/A | 0.045 |
| 역기전력 상수 | V/kRPM | 4.8 |
| 몸 길이 | mm | 42.5 |
| 무게 | 킬로그램 | 0.16 |
***참고: 귀하의 요청에 따라 제품을 사용자 정의할 수 있습니다.자세한 내용은 당사에 문의하십시오.
* 제품은 기어 박스 32mm와 일치 할 수 있습니다.
배선도:
| 전기 연결 테이블 | ||
| 함수 | 색깔 | |
| +5V | 빨간 | UL1007 26AWG |
| A홀 | 초록 | |
| 할브 | 푸른 | |
| 할크 | 하얀 | |
| 접지 | 검정 | |
| 단계 A | 노랑 | |
| B단계 | 주황색 | |
| 단계 C | 갈색 | |
