| 브랜드 이름: | Hetai |
| 모델 번호: | 28BYGH507-03AG6 |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 28-31 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

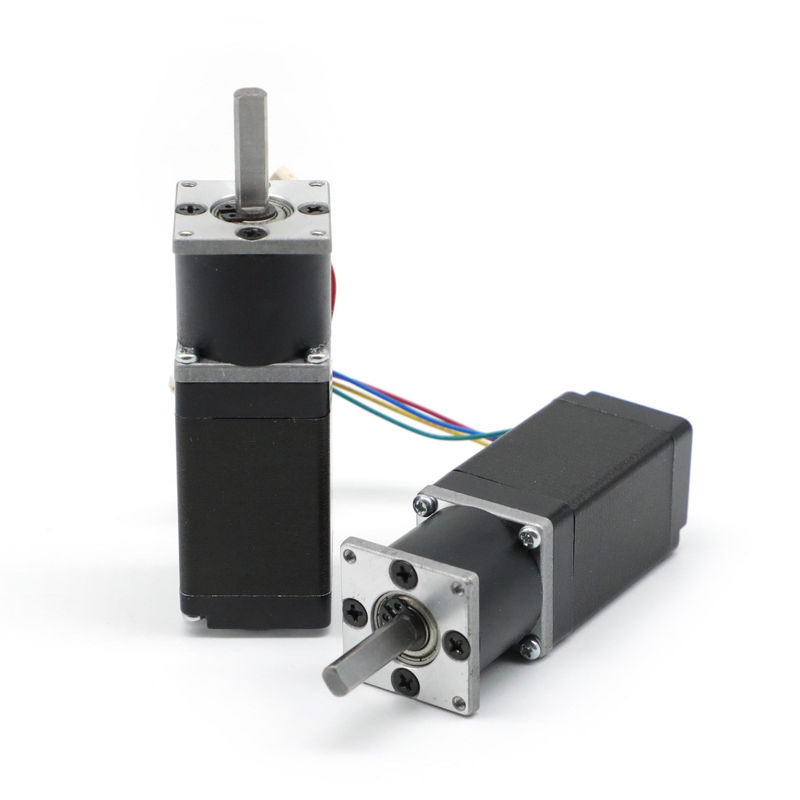

잉크젯 프린터를 위한 28BYGH nema 11 단계적 기어박스 모터
28BYGH 기어 스테핑 모터는 고출력 토크와 정밀 위치 제어를 가지고 있습니다.
전기 규격서
| 28BYGH507-03AG6 | ||
| 스텝 각 | '/STEP | 1.8 |
| 정격 전압 | Ｖ | 5.4 |
| 경향 | A/PHASE | 2.0 |
| 저항 | Ω/PHASE | 2.7 |
| 인덕턴스 | mH/PHASE | 1.9 |
| 홀딩 토크 | g.cm | 2400 |
| 절연류 | 비 | |
전기 규격서 모터 부분 :
| 모델 | 스텝 각 ('/STEP) |
도선을 이끄세요 (부정.) |
전압 (V) |
경향 (A/PHASE) |
저항 (Ω/PHASE) |
인덕턴스 (MH/PHASE) |
홀딩 토크 (G.CM) |
자동차 높이 L(MM) |
자동차 중량 (KG) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 1.8 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 |
| 28BYGH301 | 1.8 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 |
| 28BYGH303 | 1.8 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 |
| 28BYGH501 | 1.8 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 |
| 28BYGH502 | 1.8 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
| 기어박스 28 밀리미터 전기 규격서 : | ||||||||||
| 감소율 | 1/6 | |||||||||
| 기어 행렬의 수 | 1 | |||||||||
| 전송 효율 | 81% | |||||||||
| 평가된 허용한도 토크 | 0.2 N.m | |||||||||
| 최대 순간적 허용한도 토크 | 0.6 N.m | |||||||||
|
경하중 (플랜지로부터의 10mm) |
≤80N |
|||||||||
|
샤프트 축상의 부하 |
≤30N |
|||||||||
| 길이 (밀리미터) |
28.5 |
|||||||||
| (g)에 짓누르세요 |
105 |
|||||||||
|
하우징 소재 |
금속 |
|||||||||
|
출력에 지탱하기 |
슬리브베어링 |
|||||||||
|
샤프트 가압장착 힘 최대 |
≤200N |
|||||||||
|
샤프트(MM)의 레이디얼 플레이 |
≤0.03 |
|||||||||
|
샤프트(MM)의 공세 행위 |
≤0.4 |
|||||||||
|
무부하에 있는 반발 (') |
≤1.5 |
|||||||||
***Note : 제품은 당신의 요구에 의해 맞춤화될 수 있습니다. 보다 상세한 설명을 위해 우리에 연락하세요.
배선도
제품 응용
대량의 투입 프린터
행성 트렌스미션 모터의 장점 :
1. 탄력적인 행성 트렌스미션 보증 & 안정적인 전력 통신 방식
2. 장기 근속 수명과 넓은 속도 비율
3. 고출력 밀도를 위한 고유한 디지안
4. 고정밀도
행성 트렌스미션은 끝임없이 다른 기어 배열을 연결하는 것을 돕는 입력 에너지의 높은 비중을 위해 설계됩니다.
