| 브랜드 이름: | HeTai |
| 모델 번호: | 57BLF |
| 모크: | 50 |
| 가격: | USD |
| 배달 시간: | 25 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

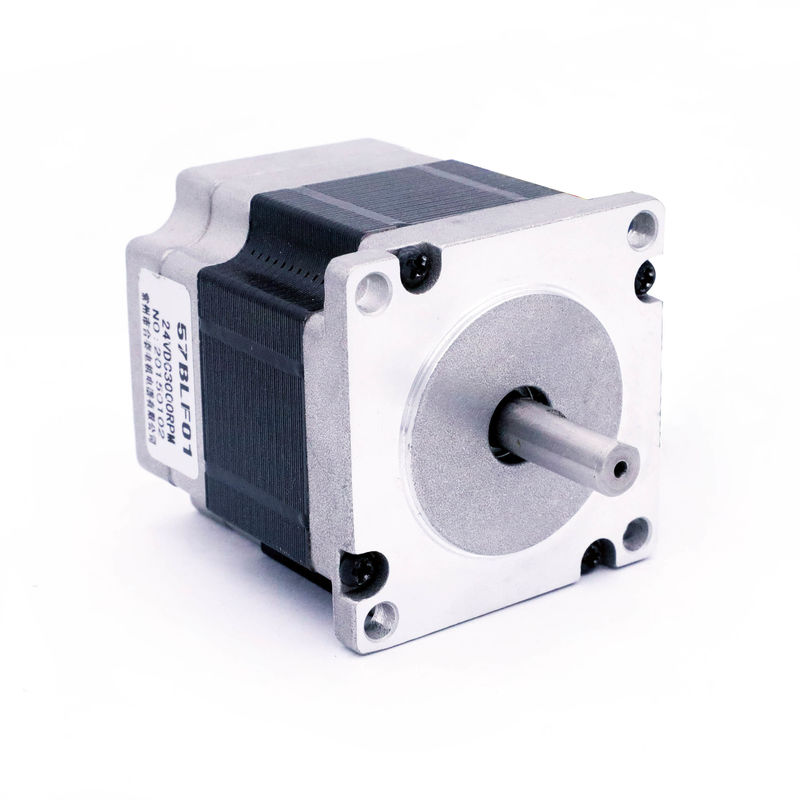

57BLF nema 34 고 토크 IP40 모터 브러시리스 DC 250W 로봇 팔
57BLF01 3단계 8극 전압 24V, 등급 전류 3.33A, 등급 토크 0.2 Nm
57BLF02 3단계 8극 전압24V, 명소 전류6.67A가속 모터크0.4 Nm
57BLF03 3단계 8극 전압24V, 명소 전류10A,가속 모터크0.6 Nm
57BLF04-001 3단계 8극 전압 36V, 평소 전류8.87A가속 모터크0.8 Nm
전기 사양:
| 모델 | 모델 | 모델 | 모델 | ||
| 사양 | 단위 | 57BLF01 | 57BLF02 | 57BLF03 | 57BLF04-001 |
| 단계 수 | 단계 | 3 | |||
| 폴란드인 수 | 폴란드인 | 8 | |||
| 가등전압 | VDC | 24 | 36 | ||
| 가속도 | Rpm | 3000 | 3000 | 3000 | 3000 |
| 가속 전류 | A | 3.33 | 6.67 | 10.0 | 8.87 |
| 등급 토크 | N.m | 0.2 | 0.4 | 0.6 | 0.8 |
| 등급 전력 | W | 80 | 125 | 188 | 251 |
| 피크 토크 | N.m | 0.6 | 1.2 | 1.8 | 2.4 |
| 최고류 | 앰프 | 10.0 | 20.0 | 30.0 | 26.6 |
| 토크 상수 | N.m/A | 0.06 | 0.06 | 0.06 | 0.09 |
| 역 EMF 상수 | V/kRPM | 6.3 | 6.3 | 6.3 | 9.47 |
| 몸길이 | mm | 59 | 80 | 101 | 122 |
| 무게 | 1kg | 0.61 | 0.94 | 1.25 | 1.59 |
*특별 요청에 따라 제품을 사용자 정의 할 수 있습니다.
*제품은 기어박스 42, 52, 56, 63mm와 일치 할 수 있습니다.
배선 다이어그램
| 기능 | 색상 | ||
| +5V | 빨간색 | UL1007 26AWG | |
| 홀 A | 노란색 | ||
| HALLB | 녹색 | ||
| HALLC | 파란색 | ||
| GND | 검은색 | ||
| 단계 A | 노란색 | UL1015 20AWG | |
| 단계 B | 녹색 | ||
| 단계 C | 파란색 | ||
기계적 차원
장저우 헤타이 모터스는 경험 많은 모터 제조업체입니다. 20 년 이상, 헤타이는 고객에게 전문적인 전기 통합 설계 및 자동화 전략을 제공하기 위해 헌신했습니다.우리는 변동적인 제조 장비를 가지고 있습니다., 즉 조립 라인, 자동 실린더 밀러 및 CNC 가공 센터.
