가벼운 NEMA 11 하이브리드 스텝 모터 6은 28BYGH501에서 4명의 리드에게 1.2 Kg Cm 106 항공 회사 코드를 전송합니다
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | HeTai |
| 인증 | CE ROHS ISO |
| 모델 번호 | 28BYGH |
| 최소 주문 수량 | 50 |
| 가격 | USD |
| 포장 세부 사항 | 안쪽 거품 박스, 팔레트와 통 |
| 배달 시간 | 25 일 |
| 지불 조건 | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 10000 PC / 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 하이브리드 스텝핑 모터 | 단계 정확도 | ± 5% |
|---|---|---|---|
| 온도 상승 | 80 Ｃ 맥스 | 절연 저항 | 100MΩ Min.500VC DC |
| 대기 온도 | -20C~+50C | 절연 내력 | 500VAC 1 분 |
| 최대 반경 방향 하중 | 28N (전면 플랜지로부터의 20mm) | 최대 축방향 힘 | 10N |
| 단계 각 | 1.8 ' 1.8 ' | 리드의 번호 | 4 또는 6 |
| 하이 라이트 | 28BYGH501 Nema 하이브리드 스테퍼 Motor,28BYGH501 와이어 스테퍼는 6명 11명 안에 106 항공 회사 코드를 자동차로 나릅니다,가벼운 스테퍼가 28BYGH501을 자동차로 나릅니다 |
||
제품 설명
28BYGH 시리즈 NEMA 11 경량 마이크로 4 또는 6 리드 1.2 kg.cm 마이크로 스테퍼 모터
28 BYGH 시리즈는 마이크로 DC 스테퍼 모터의 일종으로 1.8도의 스텝 각도와 +/- 스텝 정확도를 가지고 있습니다.주위 온도는 -20℃~+50℃이어야 합니다.온도 상승은 최대 80 ℃입니다.절연 내력은 500VAC 1분입니다.
에스테이퍼 모터는 개별 단계로 움직이는 DC 모터입니다.그들은 "위상"이라는 그룹으로 구성된 여러 코일을 가지고 있습니다.각 위상에 순차적으로 전원을 공급하면 모터가 한 번에 한 단계씩 회전합니다..
전기 사양:
| 모델 | 스텝 앵글 (°/단계) |
리드선 (아니.) |
전압 (V) |
흐름 (A/PHASE) |
저항 (Ω/위상) |
인덕턴스 (MH/PHASE) |
유지 토크 (지씨엠) |
모터 높이 엘(MM) |
모터 무게 (킬로그램) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 1.8 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 |
| 28BYGH301 | 1.8 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 |
| 28BYGH303 | 1.8 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 |
| 28BYGH501 | 1.8 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 |
| 28BYGH502 | 1.8 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
* 제품은 특별 요청에 따라 사용자 정의할 수 있습니다.

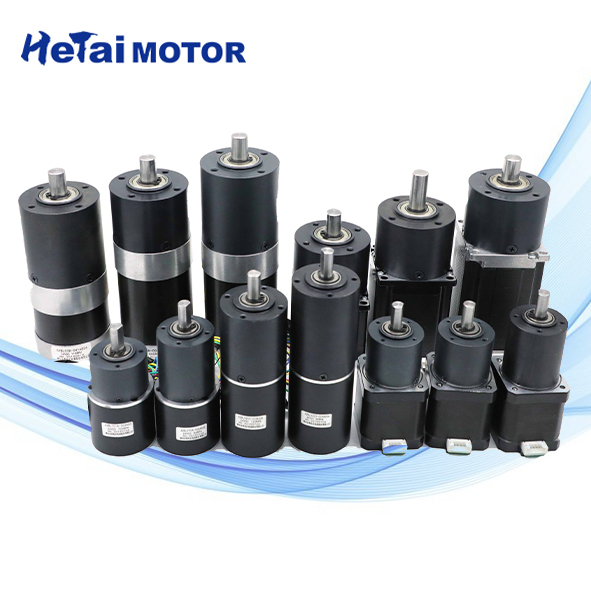

*제품은 기어박스 22.28mm와 일치할 수 있습니다.
배선도
기계적 치수
구성 및 작동 원리
스테퍼 모터의 구성은 DC 모터와 상당히 관련이 있습니다.중간에 Rotor와 같은 영구자석이 포함되어 있으며 힘이 가해지면 회전합니다.이 로터는 번호로 둘러싸여 있습니다.전체에 자기 코일을 통해 감긴 고정자의.고정자는 회전자 근처에 배치되어 고정자 내의 자기장이 회전자의 움직임을 제어할 수 있습니다.
